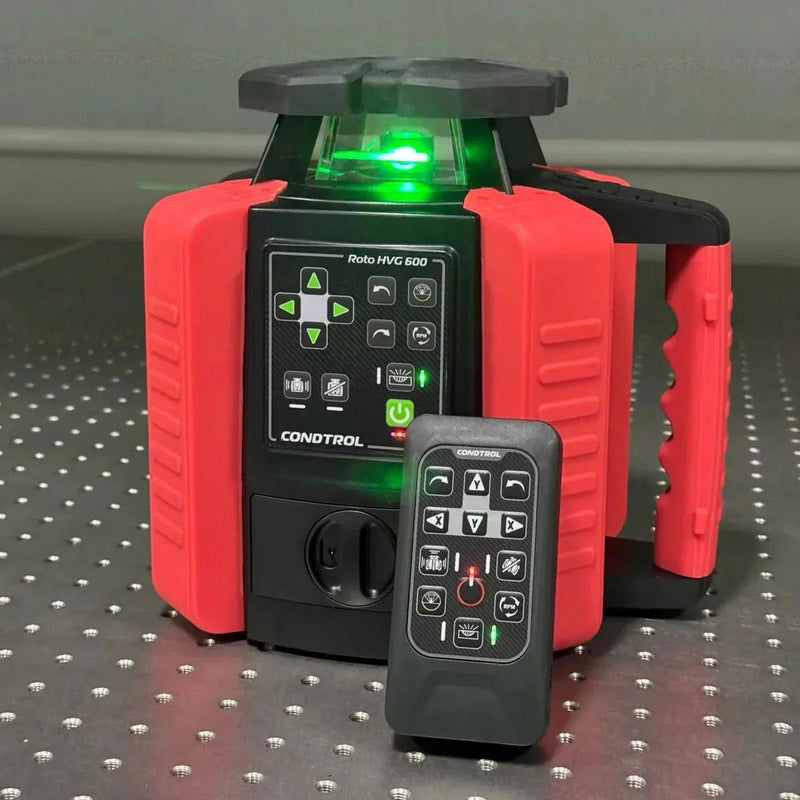

CONDTROL Roto HVG 600 Rotationslaser
Garantie
Rechnung
Rückgabe
in DE
Passt dazu 3
Im Einsatz
Was er kann
Im Vergleich
| Roto HVG 600 | ||
|---|---|---|
| Kennzahlen | ||
| Arbeitsbereich mit Empfänger | 600 m | 800 m |
| Genauigkeit | ±0,05 mm/m | ±0,05 mm/m |
| Drehzahl | bis 1.000 U/min | bis 1.500 U/min (mit Fernbedienung) |
| Neigung X / Y | ±10 % | ±10 % |
| Scan-Sektor | 5°, 10°, 30°, 90° | 5°, 10°, 30°, 90° |
| Reichweite Fernbedienung | 150 m | 300 m |
| Betriebsdauer | 22 h | 22 h |
| Staub- und Wasserschutz | IP66 | IP66 |
| Gewicht | 3,7 kg | 3,5 kg |
| Funktionen | ||
| Digital Slope | ||
| Bürstenloser Motor | ||
| Selbstnivellierung | ||
| Lotpunkte oben und unten | ||
k. A. = keine Angabe

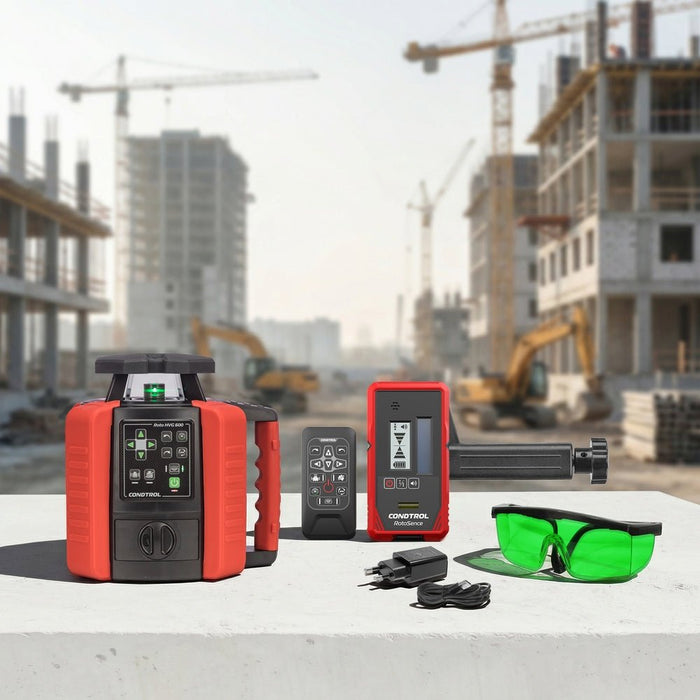

Im Lieferumfang
- Rotationslaser Roto HVG 600
- Laserempfänger

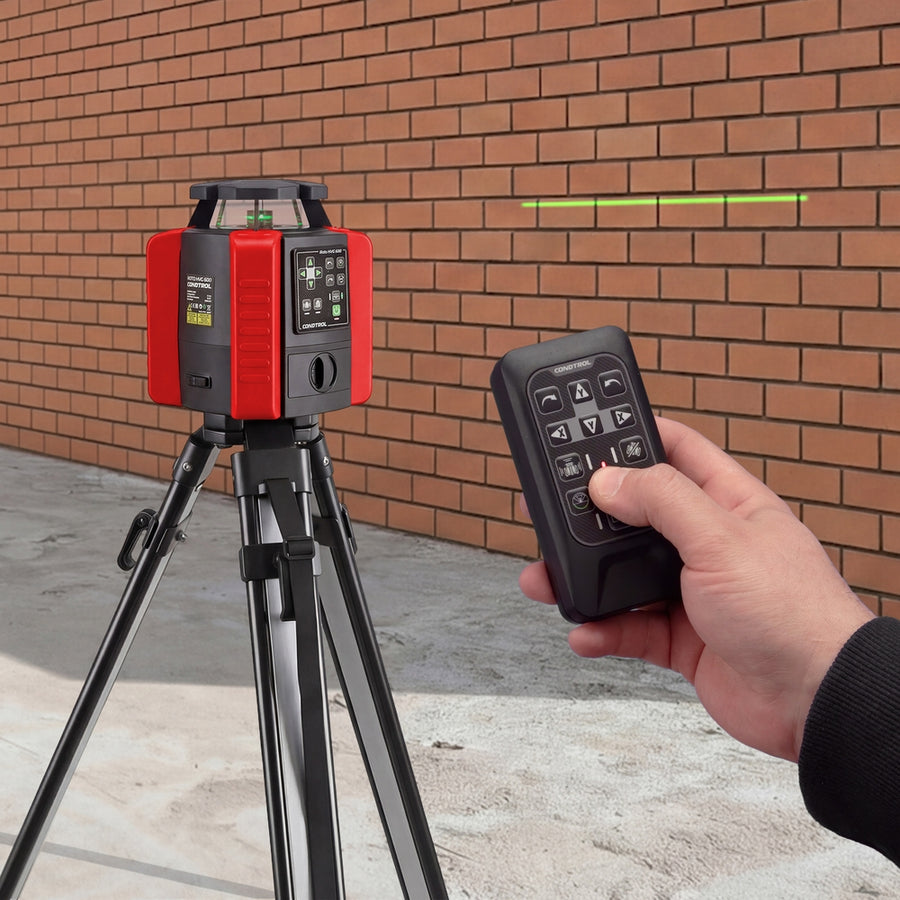

- Fernbedienung
- Ladegerät
- Laserschutzbrille
- Bedienungsanleitung
- Kunststoffkoffer
App
CONDTROL Nivo Remote
Android · KostenlosDrehzahl, Scanbereich, Neigung und Laserebene per Bluetooth vom Smartphone einstellen
- Drehzahl und Scanbereich
- Neigung auf zwei Achsen
- Laserhelligkeit in drei Stufen
Details
Häufige Fragen
Was bringt mir der bürstenlose Motor im Alltag?
Bürsten sind bei klassischen Motoren das Teil, das zuerst verschleißt. Hier gibt es sie nicht, also auch keine Funkenbildung und keinen Abrieb an dieser Stelle. Der Antrieb läuft leiser und ruhiger, kommt schneller auf hohe Drehzahl und hält bei täglichem Einsatz spürbar länger durch.
Kann ich den Roto HVG 600 ohne Empfänger benutzen?
Im Innenbereich ja. Der grüne Strahl ist zusammen mit der hohen Drehzahl je nach Lichtverhältnissen bis etwa 100 m Durchmesser mit bloßem Auge zu erkennen. Draußen und bei Sonne arbeiten Sie immer mit dem mitgelieferten Empfänger, damit kommen Sie auf 600 m Durchmesser.
Wie stelle ich ein Gefälle ein?
Über den manuellen Modus geben Sie die Neigung entlang der X- und der Y-Achse vor, bis ±10 %. Typische Fälle sind Zufahrten, Rampen und Entwässerung. Die Lotpunkte nach oben und unten bleiben dabei aktiv, Sie können also weiter Achsen übertragen.
Technische Daten
- Arbeitsbereich mit Empfänger
- 600 m (Durchmesser)
- Genauigkeit
- ±0,05 mm/m
- Selbstnivellierbereich
- ±5°
- Neigungswinkel X / Y
- ±10 %
- Rotationsgeschwindigkeit
- 0, 300, 600, 1.000 U/min
- Scan-Sektor
- 5°, 10°, 30°, 90°
- Reichweite Fernbedienung
- 150 m
- Betriebsdauer
- 22 Stunden
- Staub- und Wasserschutz
- IP66
- Lasertyp
- Klasse II, 515 nm, < 1 mW
- Stromversorgung
- 16,8 V 2000 mAh Li-Ion-Akku
- Stromversorgung Empfänger
- 2 × 1,5 V AA
- Stromversorgung Fernbedienung
- 2 × 1,5 V AA
- Stativgewinde
- 5/8"
- Betriebstemperatur
- −10 … +50 °C
- Lagertemperatur
- −20 … +50 °C
- Abmessungen
- 232 × 189 × 230 mm
- Gewicht
- 3,7 kg
Aus dem Ratgeber

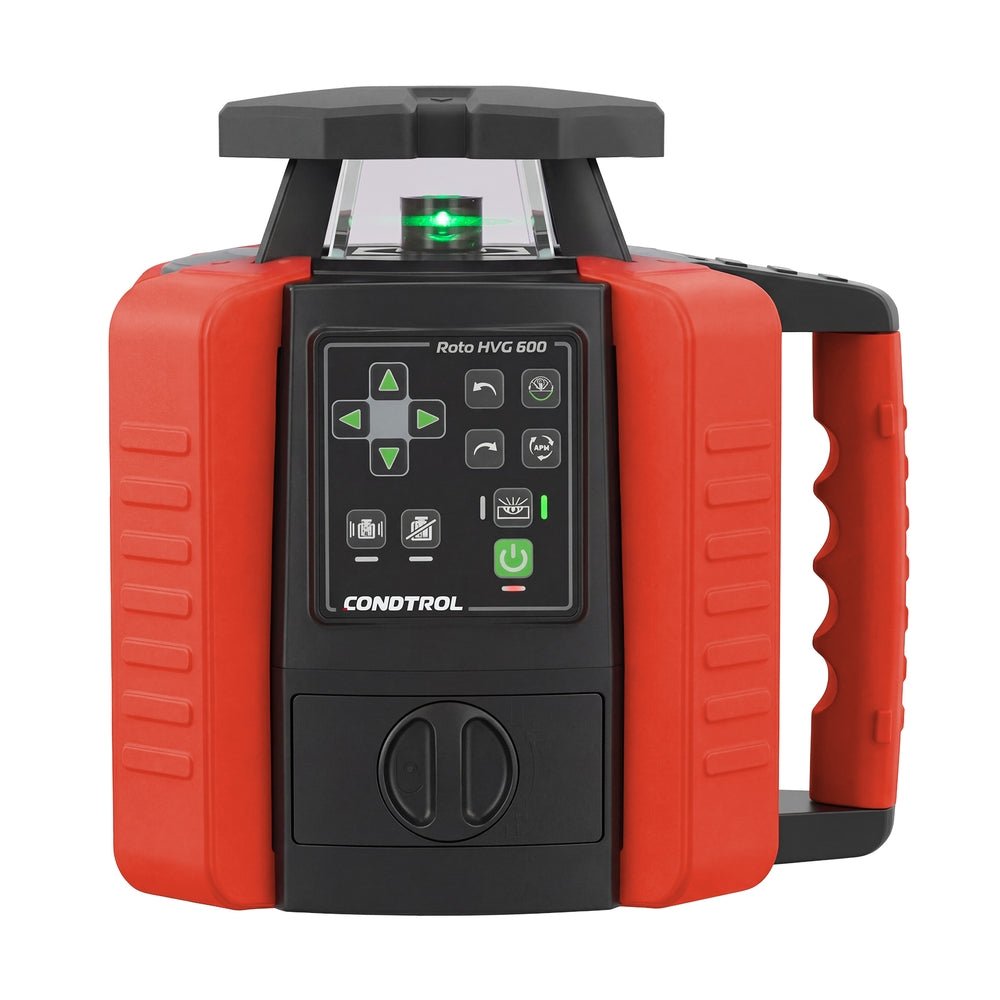

Der CONDTROL Roto HVG 600 ist ein grüner Rotationslaser mit Laserempfänger. Mit Empfänger beträgt der Arbeitsbereich bis zu 600 m im Durchmesser. Er eignet sich für Höhenübertragung und Nivellierungsarbeiten im Innen- und Außenbereich.
Für welche Arbeiten eignet sich Roto HVG 600?

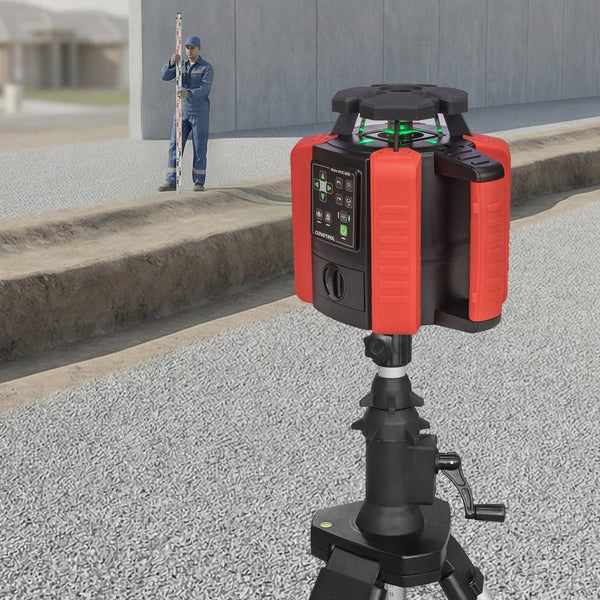

Übertragen Sie Bezugshöhen bei Fundamenten, kontrollieren Sie das Planum oder vergleichen Sie Höhen in Außenanlagen. Das Gerät projiziert horizontale und vertikale Ebenen sowie Lotpunkte. Im Tageslicht nutzen Sie den Empfänger, wenn die Laserlinie nicht ausreichend erkennbar ist.
Technische Eckdaten
- Arbeitsbereich mit Empfänger: 600 m Durchmesser, entsprechend bis zu 300 m vom mittig aufgestellten Laser.
- Genauigkeit: ±0,05 mm/m.
- Elektronische Selbstnivellierung: ±5°.
- Schutzart: IP66.
- Stativaufnahme: 5/8 Zoll.
- Neigung in X und Y: bis ±10 %.
- Maximale Drehzahl: 1.000 U/min.
Scan-Modus, Fernbedienung und Akku
Die Drehzahlstufen sind 0, 300, 600 und 1.000 U/min. Im Scan-Modus wählen Sie einen Sektor von 5°, 10°, 30° und 90°, um die Projektion auf den Arbeitsbereich zu konzentrieren. Die Fernbedienung hat laut Anleitung eine Reichweite von bis zu 150 m; die nutzbare Entfernung hängt von den Einsatzbedingungen ab.
Die angegebene Betriebsdauer beträgt 22 Stunden. Für den Akku im Rotationslaser nennt die Anleitung etwa 7 Stunden bis zur vollständigen Ladung. Arbeiten während des Ladens ist zulässig; verwenden Sie das mitgelieferte Ladegerät.
Bauweise

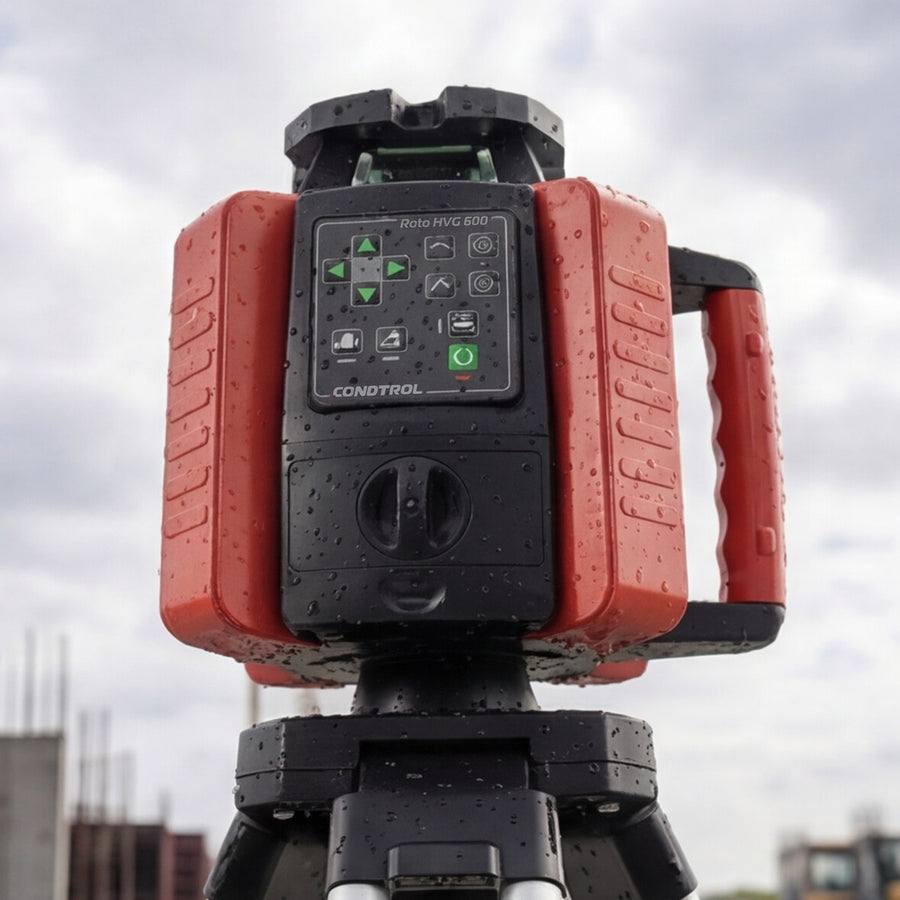

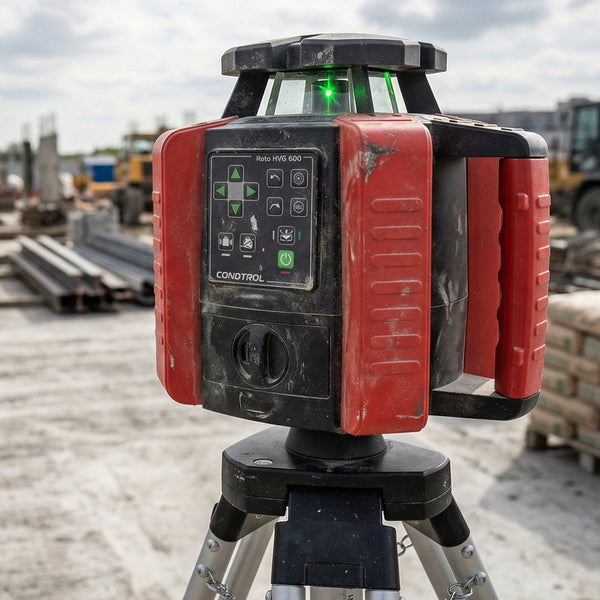

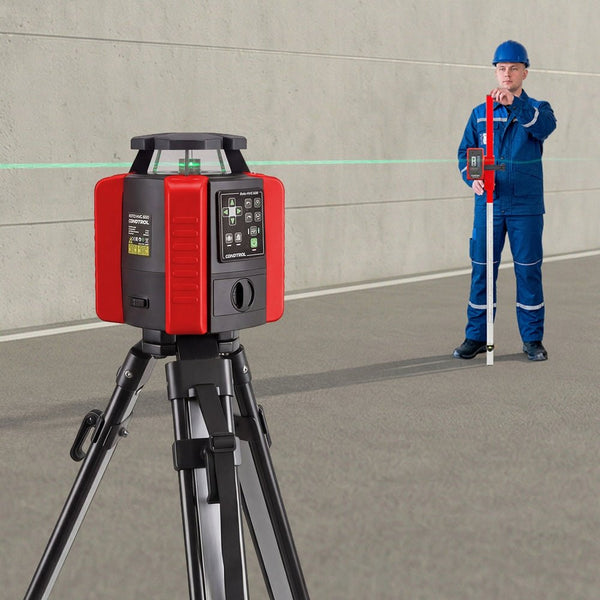

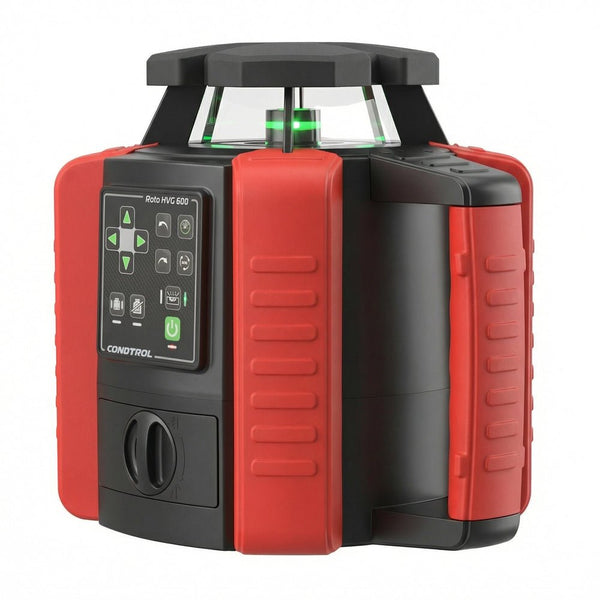

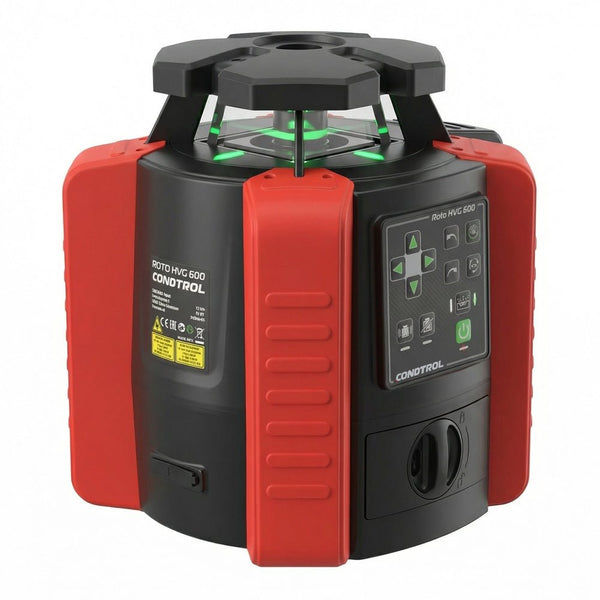

Der Rotationskopf wird von einem bürstenlosen Motor angetrieben: keine Kohlebürsten, kein Kollektorverschleiß, ruhigerer und leiserer Lauf als bei klassischen Bürstenmotoren, ausgelegt auf den täglichen Baustelleneinsatz. Die Optik ist gummigeschützt, das Gehäuse nach IP66 staubdicht und gegen starkes Strahlwasser geschützt. Bei 1.000 U/min wirkt die Linie für das Auge durchgehend statt flimmernd.
Gefälle einstellen
Die Neigung wird manuell eingestellt. Kontrollieren Sie das gewünschte Gefälle anhand von Referenzpunkten. Ein Gefälle von 1 % entspricht einem Höhenunterschied von 1 cm pro Meter. Es ist keine Winkelangabe in Grad.
Lieferumfang und zusätzliche Ausstattung
Laut Bedienungsanleitung: Rotationslaser, Laserempfänger, Fernbedienung, Ladegerät, Lasersichtbrille, Anleitung und Koffer. Stativ und Nivellierlatte sind nicht aufgeführt und werden separat ausgewählt. Prüfen Sie die passende Befestigung des Empfängers für Ihre Anwendung.
Lasersichtbrillen verbessern die Erkennbarkeit der Linie; sie schützen nicht vor Laserstrahlung. Prüfen Sie die Gerätegenauigkeit nach Stößen oder Stürzen gemäß Anleitung.
Zubehör und Anleitung
Passende Aufstellungen finden Sie unter Stativen und Stangen. Die zugehörige Bedienungsanleitung finden Sie im Downloadbereich dieser Produktseite.
Welches Modell passt besser?
Wenn 600 m Durchmesser für Ihre Baustelle ausreichen, ist dieses Modell eine Option. Für größere Flächen vergleichen Sie den Roto HVG 800 mit 800 m Durchmesser; für digitale Gefällevorgabe den Digi Roto HVG 800 mit DS-Remote. Rotationslaser vergleichen.
Versand & Garantie
Kostenloser Versand innerhalb Deutschlands. Herstellergarantie 2 Jahre + 1 Jahr nach Registrierung (2+1).
