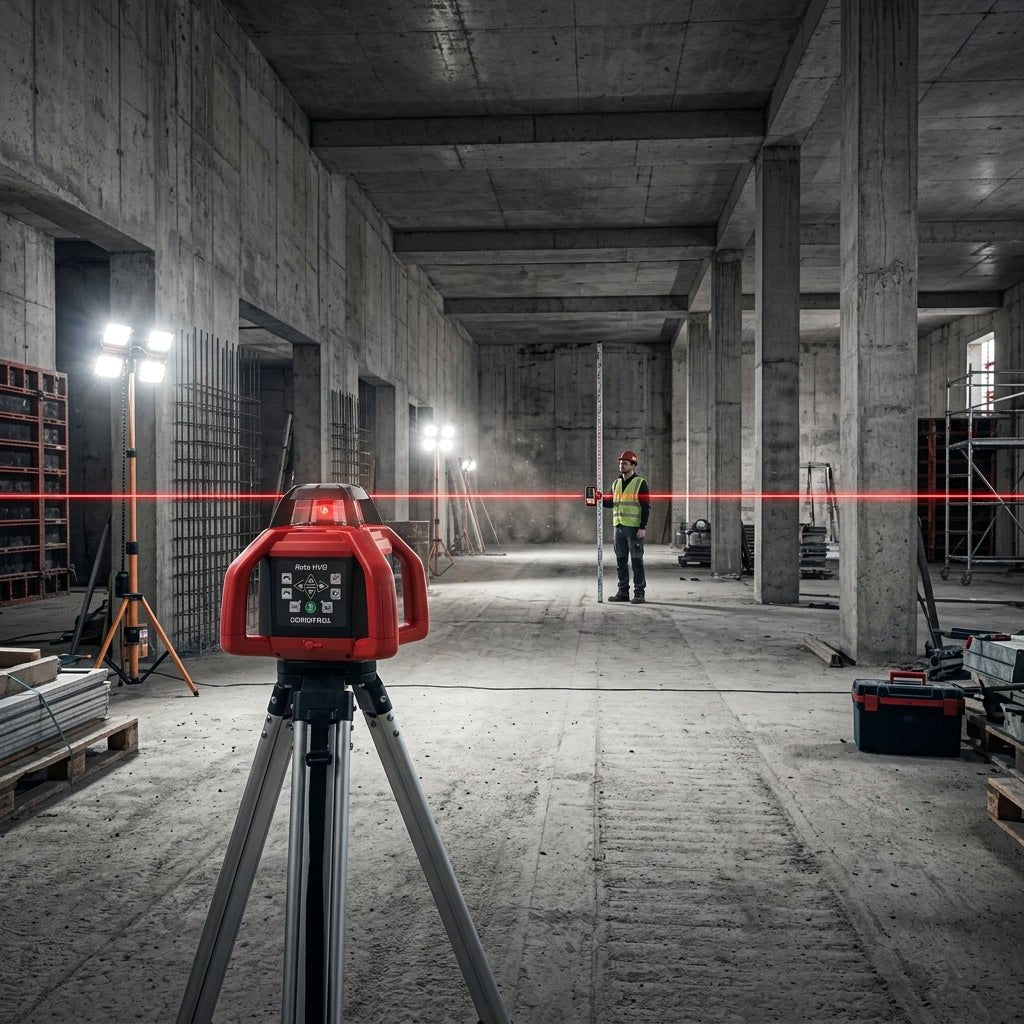

Rotationslaser mit Empfänger: Wann braucht man ihn wirklich?
In diesem Artikel
Ein Rotationslaser projiziert eine 360°-Linie — aber ab einer gewissen Entfernung oder bei hellem Licht ist sie mit bloßem Auge nicht mehr zu erkennen. Genau dann übernimmt der Empfänger. Hier lesen Sie, wann Sie ihn wirklich brauchen und welche CONDTROL-Modelle ihn bereits im Lieferumfang haben.
Wozu dient der Empfänger?
Der Empfänger ist ein Sensor mit Display, der die rotierende Laserebene akustisch und optisch anzeigt, auch wenn die Linie selbst für das Auge nicht mehr sichtbar ist. Er wird an einer Nivellierlatte, Wand oder Stange entlang verschoben, bis seine Referenzmarkierung mit der Laserebene übereinstimmt. Pfeile und Anzeige helfen, den Empfänger nach oben oder unten zu bewegen; die genaue Bedeutung der Tonsignale steht in der Anleitung des jeweiligen Modells. Der Laserstrahl muss den Sensor erreichen: Hindernisse, eine verschmutzte Sensorfläche oder ungeeignete Aufstellung können die Erkennung beeinträchtigen.
Wann reicht das bloße Auge?
Im Innenraum kann eine gut erkennbare Laserlinie für einfache Anzeichnungen ausreichen. Entscheidend sind Beleuchtung, Untergrund, Entfernung und die erforderliche Genauigkeit. Eine allgemeine Metergrenze gibt es dafür nicht. Verwenden Sie einen kompatiblen Empfänger, wenn die Linienmitte nicht sicher ablesbar ist oder Sie Höhen mit einer definierten Toleranz prüfen müssen.
Wann ist der Empfänger Pflicht?
- Außenbereich bei Tageslicht: Bei hellem Licht ist die Laserlinie häufig schwer zu sehen. Ein kompatibler Empfänger ermöglicht die Höhenkontrolle, sofern der Strahl den Sensor erreicht und die zulässige Reichweite eingehalten wird.
- Große Distanzen: Wenn die Linie an der Messstelle nicht mehr sicher ablesbar ist, etwa in Hallen oder auf langen Fluren, prüfen Sie die Höhe mit einem kompatiblen Empfänger.
- Präzisionsarbeiten: Wenn Millimeter zählen — etwa bei der Höhenkontrolle von Bodenplatten — ist die visuelle Schätzung der Linienmitte nicht genau genug.
- Geneigte Ebene: Mit dem Empfänger kontrollieren Sie die Höhe der geneigten Referenzebene an mehreren Punkten. Prüfen Sie dabei Neigungseinstellung und Referenzpunkte nach der Geräteanleitung.
- Allein arbeiten über Distanz: Der Empfänger erlaubt, an der Zielstelle selbst zu prüfen, ohne zurück zum Gerät laufen zu müssen.
Aktuelle Rotationslaser mit Empfänger vergleichen
Die grünen Modelle Roto HVG 600 und Roto HVG 800 werden mit Empfänger geliefert. Für digitale Gefällevorgabe vergleichen Sie den Digi Roto HVG 800 mit X-actRoto und DS-Remote. Stativ und Nivellierlatte sind separat zu wählen. Weitere Unterschiede finden Sie im Rotationslaser-Modellvergleich.
Empfänger einzeln nachrüsten
Roto HVG 600, Roto HVG 800 und Digi Roto HVG 800 werden mit einem eigenen, auf das Gerät abgestimmten Empfänger geliefert. Die folgenden einzeln erhältlichen Empfänger sind für andere Rotationslaser bestimmt. Prüfen Sie vor dem Kauf, ob der Empfänger zu Ihrem Gerät und zur Laserfarbe passt.
| RotoSense | X-actRoto | X-actRoto Green | |
|---|---|---|---|
| Laserfarbe | rot | rot | grün |
| Reichweite | 250 m | 300 m | 300 m |
| Genauigkeit | keine Angabe | ±1 mm auf 50 m | ±1 mm auf 50 m |
| Stromversorgung | 1 × 9 V | 1 × 9 V | 1 × 9 V |
RotoSense und X-actRoto sind für Rotationslaser mit rotem Laser ausgelegt, X-actRoto Green für grünen Laser. X-actRoto hat laut Datenblatt die größere Reichweite: 300 m statt 250 m.
Häufige Fehler im Umgang mit dem Empfänger
- Falsche Genauigkeitsstufe gewählt: Die grobe Stufe reicht für schnelle Vorarbeiten, für die finale Höhenkontrolle sollte auf die feine Stufe umgeschaltet werden.
- Empfänger nicht senkrecht gehalten: Halten Sie die Nivellierlatte senkrecht und richten Sie den Empfänger nach seiner Anleitung aus. Eine vorhandene Libelle unterstützt die Kontrolle.
- Falscher Empfänger für die Laserfarbe: Ein Empfänger für roten Laser erkennt einen grünen Strahl nicht zuverlässig — achten Sie auf die Laserfarbe, für die der Empfänger ausgelegt ist.
- Batteriestand nicht geprüft: Prüfen Sie den Batteriestand vor Arbeitsbeginn, damit der Empfänger nicht mitten in der Messung ausfällt.
Fazit
Bei gut sichtbarer Linie kann eine einfache Anzeichnung ohne Empfänger gelingen. Für Höhenkontrolle bei hellem Licht, größerer Entfernung oder vorgegebener Messtoleranz verwenden Sie einen passenden Empfänger und prüfen die Genauigkeit Ihres gesamten Aufbaus. Bevor Sie einen Empfänger separat kaufen, prüfen Sie, ob Ihr Rotationslaser nicht ohnehin einen im Set hat — die aktuellen Modelle Roto HVG 600, Roto HVG 800 und Digi Roto HVG 800 werden bereits mit Empfänger geliefert.
FAQ
Funktioniert ein Empfänger mit jedem Rotationslaser?
Nein. Er muss zum Gerät und zur Laserfarbe passen. Roto HVG 600, Roto HVG 800 und Digi Roto HVG 800 werden mit passendem Empfänger geliefert; die einzeln erhältlichen Empfänger sind für andere Geräte bestimmt.
Brauche ich den Empfänger auch bei geneigten Ebenen?
Er ist hilfreich, um die Höhe einer geneigten Referenzebene an verschiedenen Messpunkten zu kontrollieren. Stellen Sie das Gefälle nach der Geräteanleitung ein und kontrollieren Sie es an bekannten Referenzpunkten.
Wie genau ist ein Empfänger im Vergleich zum bloßen Auge?
Ein Empfänger arbeitet im Millimeterbereich — das bloße Auge schätzt die Linienmitte deutlich ungenauer, besonders auf Distanz.
Kann man einen Empfänger auch an einer normalen Wand statt an einer Latte nutzen?
Das hängt von der Halterung des jeweiligen Empfängers ab. Prüfen Sie die Befestigungsmöglichkeiten in der Anleitung Ihres Empfängers.
Was bedeuten die Tonsignale des Empfängers?
Das hängt vom Modell ab. Folgen Sie den Richtungspfeilen und der Höhenanzeige; prüfen Sie die Bedeutung der Tonsignale in der Anleitung Ihres Empfängers. Aus der Häufigkeit des Tons allein lässt sich keine allgemeine Entfernung zum Sollniveau ableiten.
