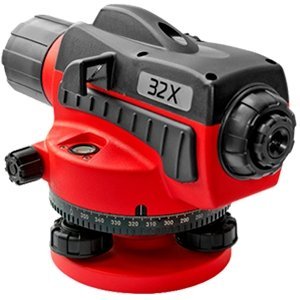

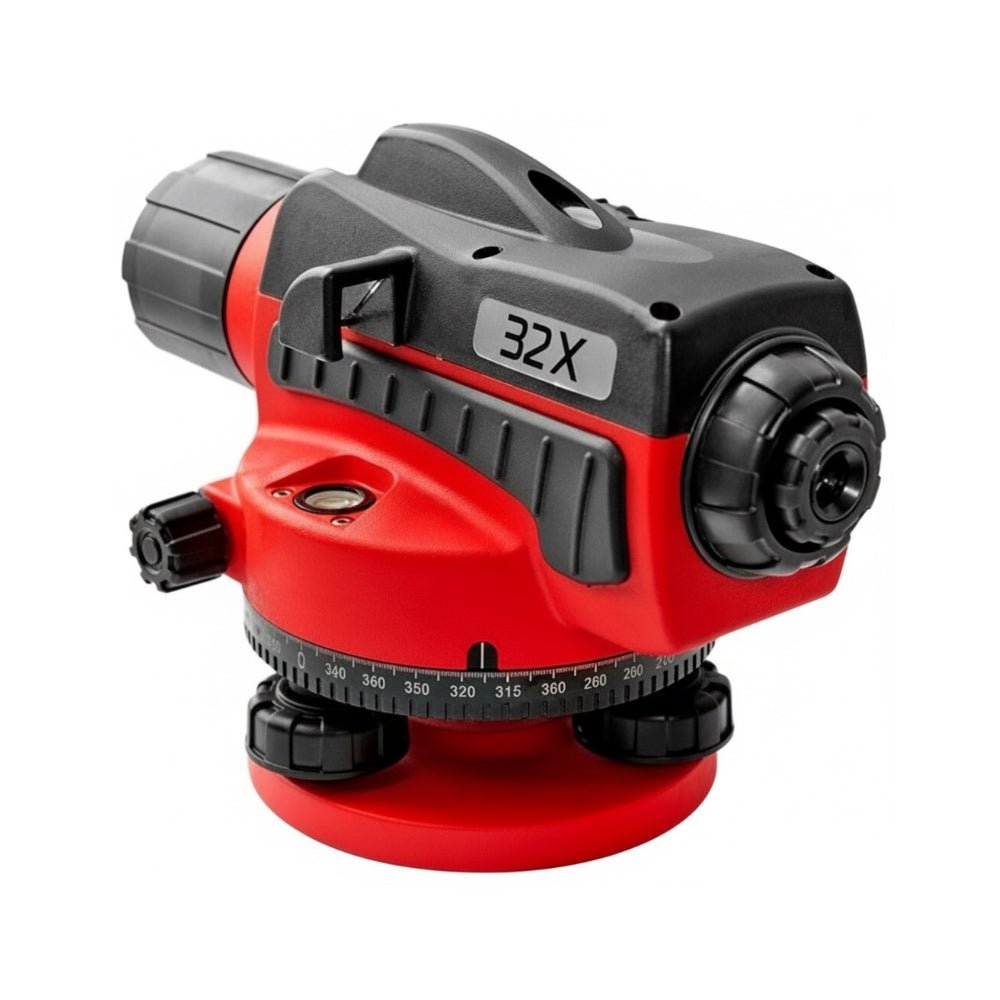

CONDTROL Nivellier 32X Nivelliergerät
Garantie
Rechnung
Rückgabe
in DE
Passt dazu 1
Teleskop-Nivellierlatte TS 5

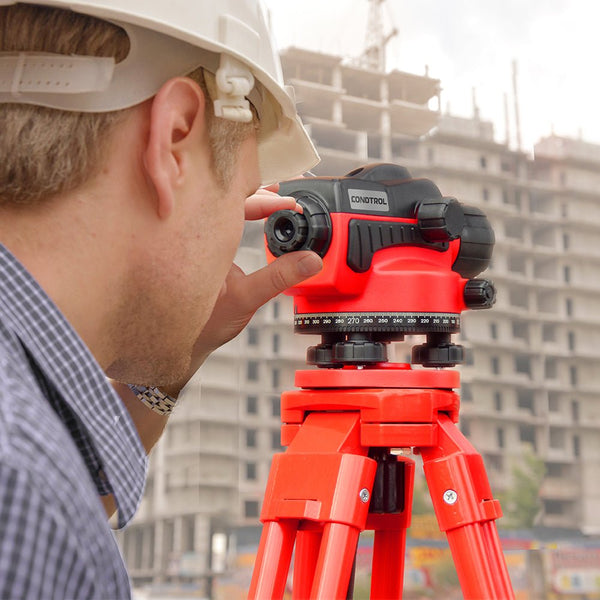

€50,00Im Einsatz
Was er kann
Im Vergleich
| Nivellier 32X | ||
|---|---|---|
| Kennzahlen | ||
| Vergrößerung | 32× | 24× |
| Standardabweichung (1 km) | 1,5 mm | 2 mm |
| Objektivdurchmesser | 30 mm | 30 mm |
| Kürzeste Zielweite | 0,6 m | 0,6 m |
| Kompensator | magnetisch | magnetisch |
| Arbeitsbereich Kompensator | ±15′ | ±15′ |
| Gewicht | 1,22 kg | 1,22 kg |
k. A. = keine Angabe

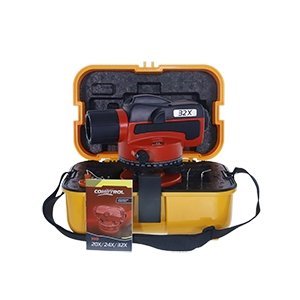

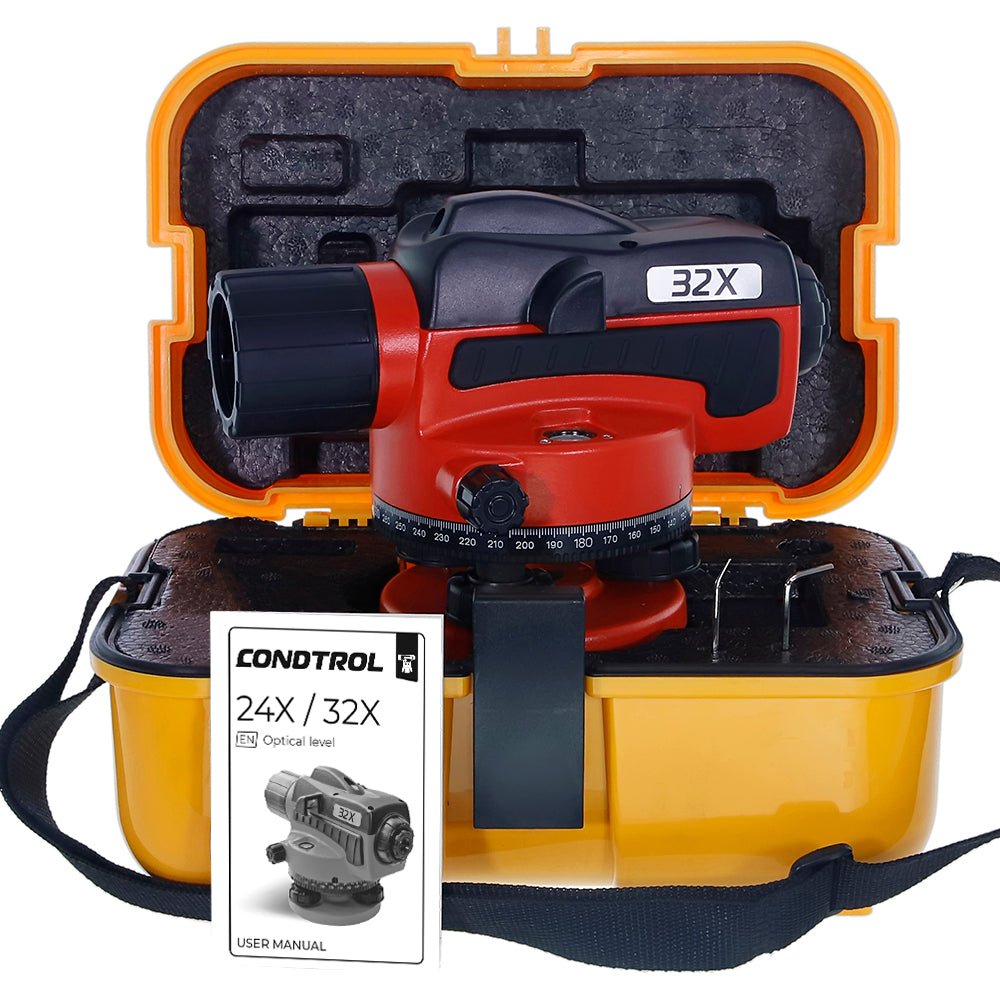

Im Lieferumfang
- CONDTROL 32X
- Senklot
- Einstelldorn
- Bedienungsanleitung
- Koffer
Details
Häufige Fragen
Was ist der CONDTROL Nivelliergerät 32X und wie funktioniert er?
Das CONDTROL Nivelliergerät 32X ist ein präzises Messgerät, das zur Ermittlung von Höhenunterschieden und zur Nivellierung verwendet wird. Es verfügt über ein robustes Design und eine hohe Messgenauigkeit, was es ideal für den Einsatz auf Baustellen und in rauen Umgebungen macht. Das Gerät ist benutzerfreundlich und ermöglicht schnelle und genaue Messungen, was die Effizienz bei Bau- und Vermessungsarbeiten erhöht.
Welche Vorteile bietet das CONDTROL Nivelliergerät 32X gegenüber anderen Nivelliergeräten?
Das CONDTROL Nivelliergerät 32X bietet mehrere Vorteile, darunter eine hohe Messgenauigkeit, ein robustes Design und eine benutzerfreundliche Bedienung. Es ist speziell für den Einsatz in rauen Umgebungen konzipiert und ermöglicht schnelle und präzise Messungen. Diese Eigenschaften machen es zu einem zuverlässigen Werkzeug für Profis, die präzise Nivellierungen und Höhenmessungen durchführen müssen.
Wie kann das CONDTROL Nivelliergerät 32X in verschiedenen beruflichen Anwendungen eingesetzt werden?
Das CONDTROL Nivelliergerät 32X ist vielseitig einsetzbar und eignet sich für verschiedene berufliche Anwendungen, insbesondere im Bauwesen und in der Vermessung. Es kann verwendet werden, um Höhenunterschiede zu ermitteln, Böden zu nivellieren und präzise Messungen durchzuführen. Seine Robustheit und Genauigkeit machen es zu einem unverzichtbaren Werkzeug für Bauarbeiter, Vermessungsingenieure und andere Fachleute, die präzise Messungen benötigen.
Technische Daten
- Standardabweichung bei 1 km Doppelnivellement
- 1,5 mm
- Vergrößerung
- 32-X
- Objektivdurchmesser
- 30 mm
- Kürzeste Zielweite
- 0,6 m
- Lattenkonstante
- 100
- Kompensation
- magnetisch
- Arbeitsbereich
- 15’
- Genauigkeit
- 0,5"
- Abmessungen
- 190x128x123 mm
- Gewicht
- 1,22 kg
Aus dem Ratgeber

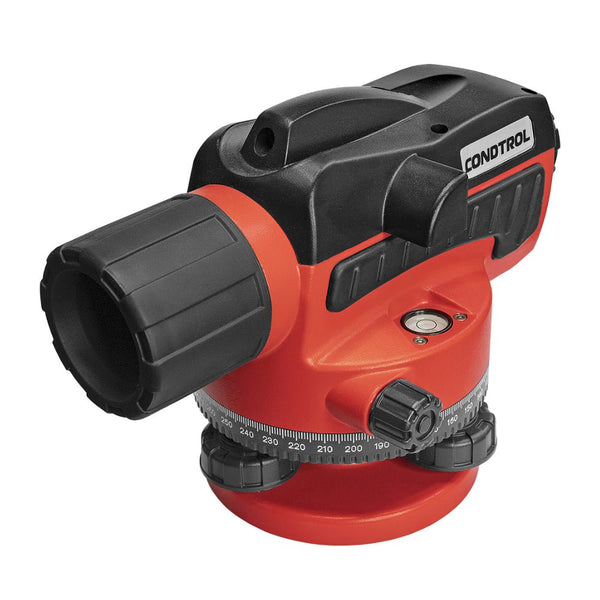

Das CONDTROL 32X ist ein optisches Nivelliergerät mit 32-facher Vergrößerung für die Ermittlung und Übertragung von Höhenunterschieden. Sie lesen eine aufrecht stehende Nivellierlatte durch das Fernrohr ab. Das Gerät projiziert keine Laserlinie und benötigt für die optische Messung keine Batterie.
Für welche Arbeiten eignet sich das 32X?
Für Höhenkontrollen beim Erd- und Tiefbau, beim Anlegen von Außenflächen und beim Übertragen von Bezugshöhen. Entscheidend sind eine stabile Aufstellung, freie Sicht zur Latte und ein kontrollierter Messablauf. Für eine sichtbare Linie an Wänden ist dagegen ein Kreuzlinienlaser vorgesehen.

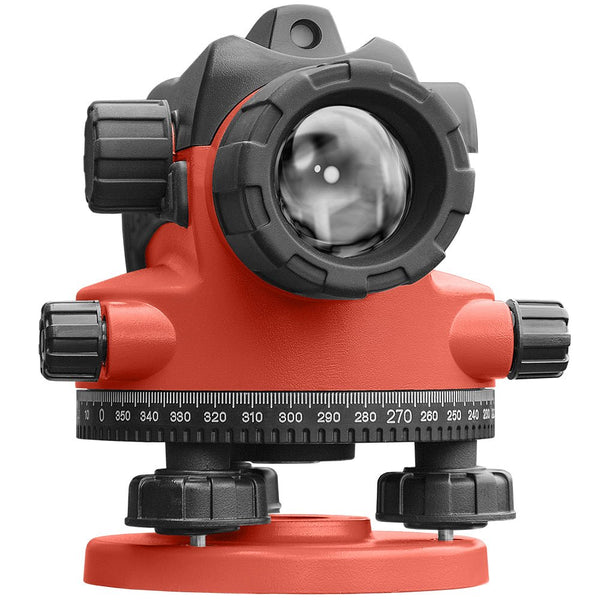

Optik und Kompensator

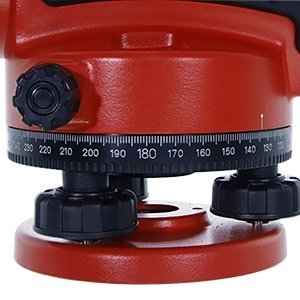

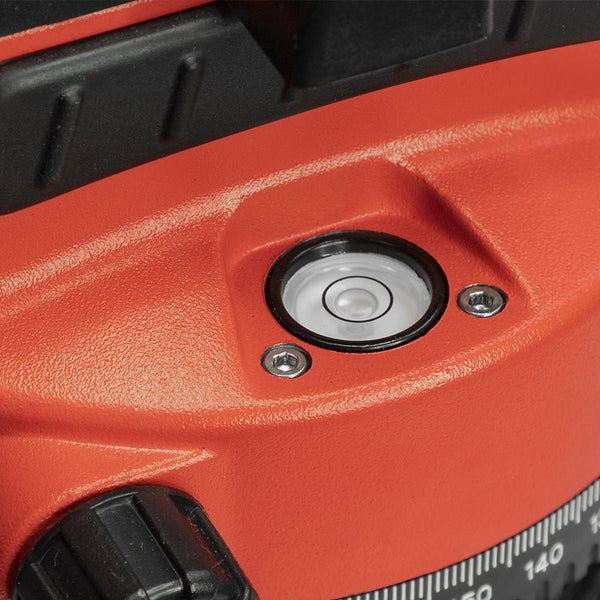

Die Vergrößerung beträgt 32×; die kürzeste Zielweite ist 0,6 m. Der magnetisch gedämpfte Kompensator arbeitet im Bereich ±15′. Stellen Sie das Gerät zuerst mit den Fußschrauben und der Dosenlibelle grob waagerecht. Der Kompensator ersetzt weder eine sichere Stativaufstellung noch die Kontrolle nach einem Stoß.
Die angegebene Standardabweichung bei 1 km Doppelnivellement beträgt 1,5 mm. Diese Angabe beschreibt das Prüfverfahren und ist keine pauschale Fehlerzusage für jede Einzelmessung. Sie ist auch nicht mit der mm/m-Angabe eines Linienlasers gleichzusetzen.
So ermitteln Sie einen Höhenunterschied
- Stativ auf festem Untergrund aufstellen, Gerät befestigen und die Dosenlibelle einspielen.
- Okular auf das Fadenkreuz einstellen, dann die Latte scharfstellen. Prüfen, ob sich das Fadenkreuz beim Bewegen des Auges scheinbar gegen die Latte verschiebt; diese Parallaxe vor dem Ablesen beseitigen.
- Latte auf dem bekannten Punkt senkrecht halten und Rückblick a ablesen. Anschließend den Vorblick b am zweiten Punkt ablesen.
- Der Höhenunterschied ergibt sich aus a − b. Bei a = 1,80 m und b = 1,25 m liegt der zweite Punkt 0,55 m höher.
Wählen Sie nach Möglichkeit ähnliche Zielweiten für Rückblick und Vorblick. Prüfen Sie das Instrument vor wichtigen Messungen entsprechend der Anleitung; eine Justierung erfordert die dort beschriebenen Kontrollen.
Gerät und Zubehör unterscheiden
Dieses Angebot ist das Einzelgerät, kein Komplettpaket mit Stativ und Nivellierlatte. Das Gerät wird mit Transportkoffer und Einstellwerkzeug angeboten; den vollständigen Lieferumfang finden Sie im Abschnitt „Im Lieferumfang“. Für die Arbeit benötigen Sie ein passendes Stativ und eine Nivellierlatte. Zubehör ist nur enthalten, wenn es ausdrücklich aufgeführt ist.
32X oder 24X?
32× vergrößert die Latte stärker als 24×. Bei längeren Zielweiten kann das Ablesen erleichtert werden; Luftflimmern, Sicht und Aufstellung bleiben entscheidend. CONDTROL 24X vergleichen oder alle optischen Nivelliergeräte ansehen.
€260,00
