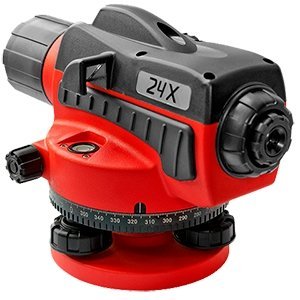

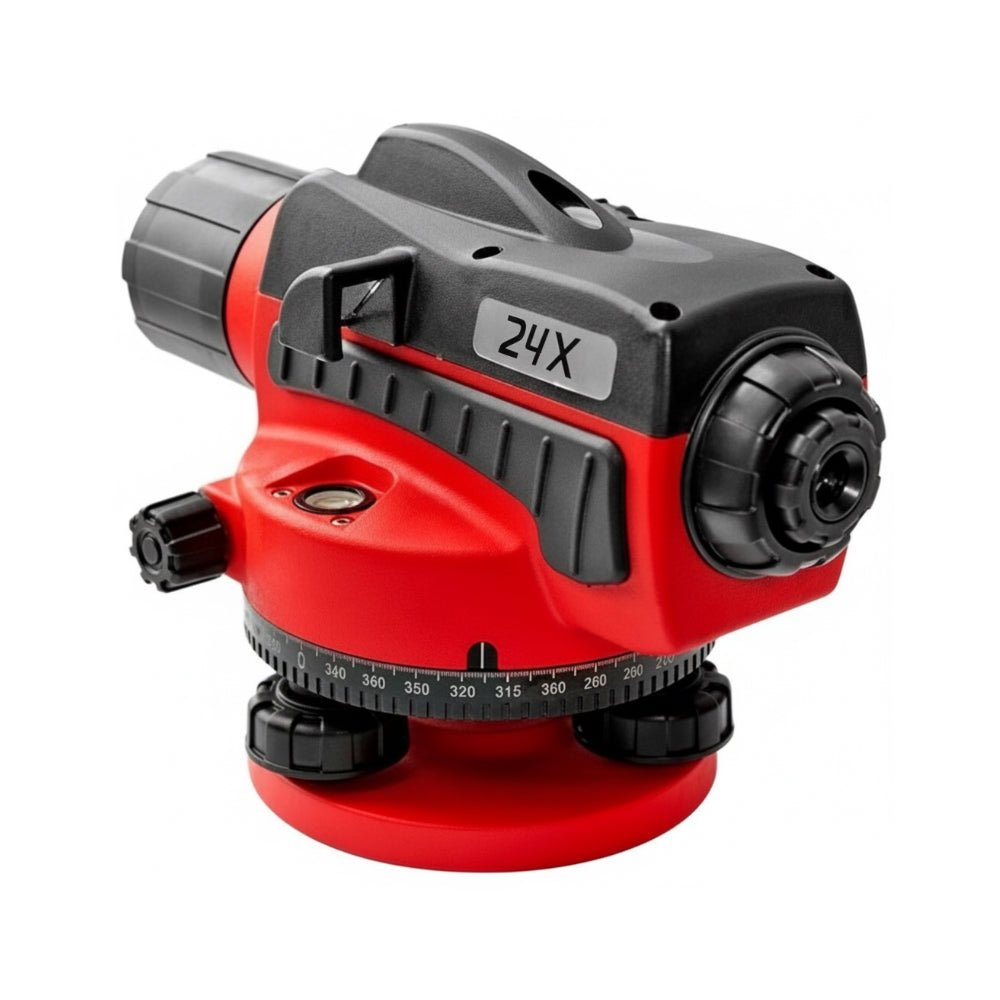

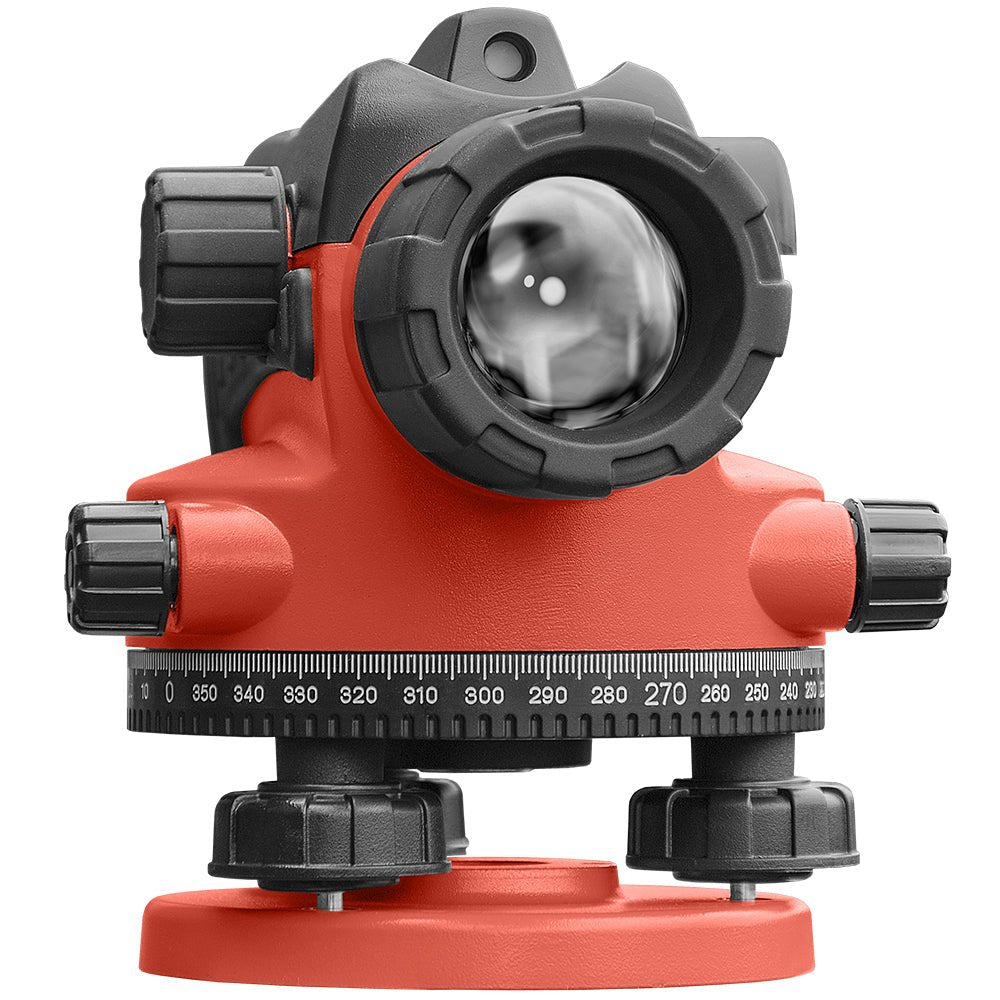

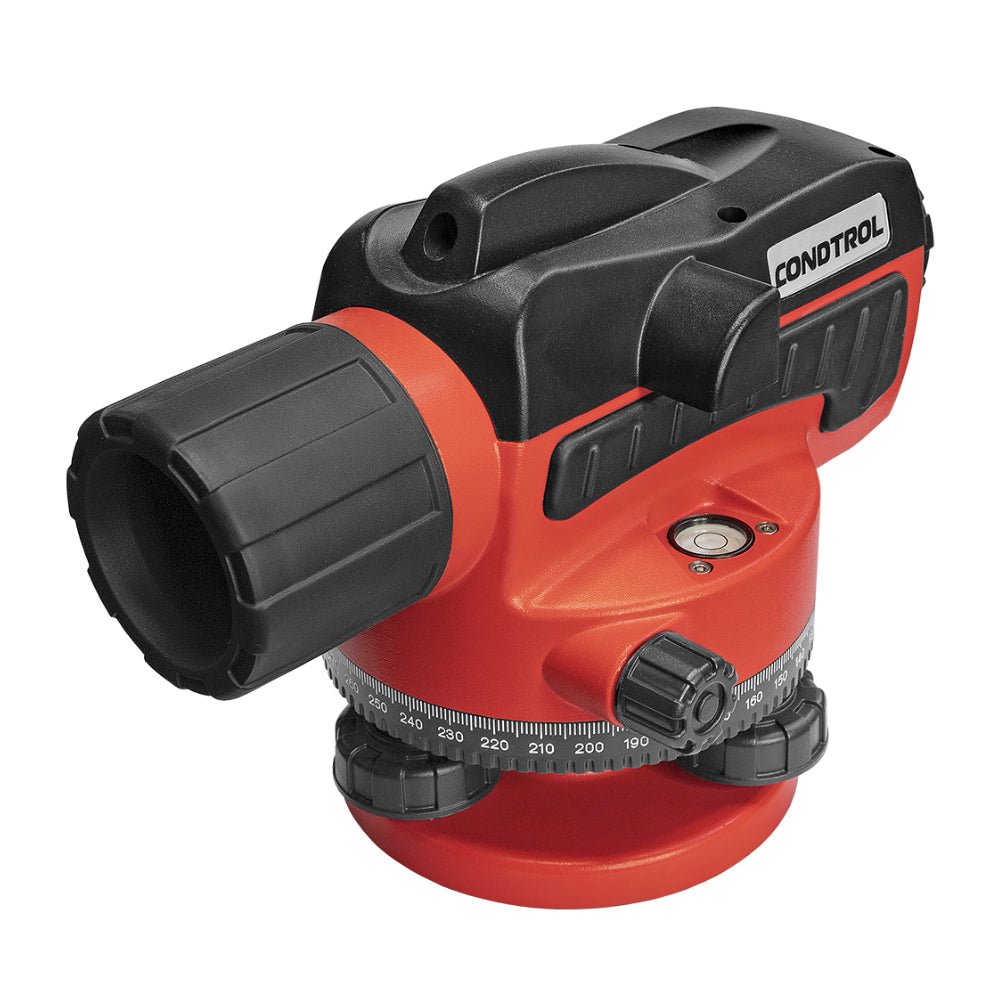

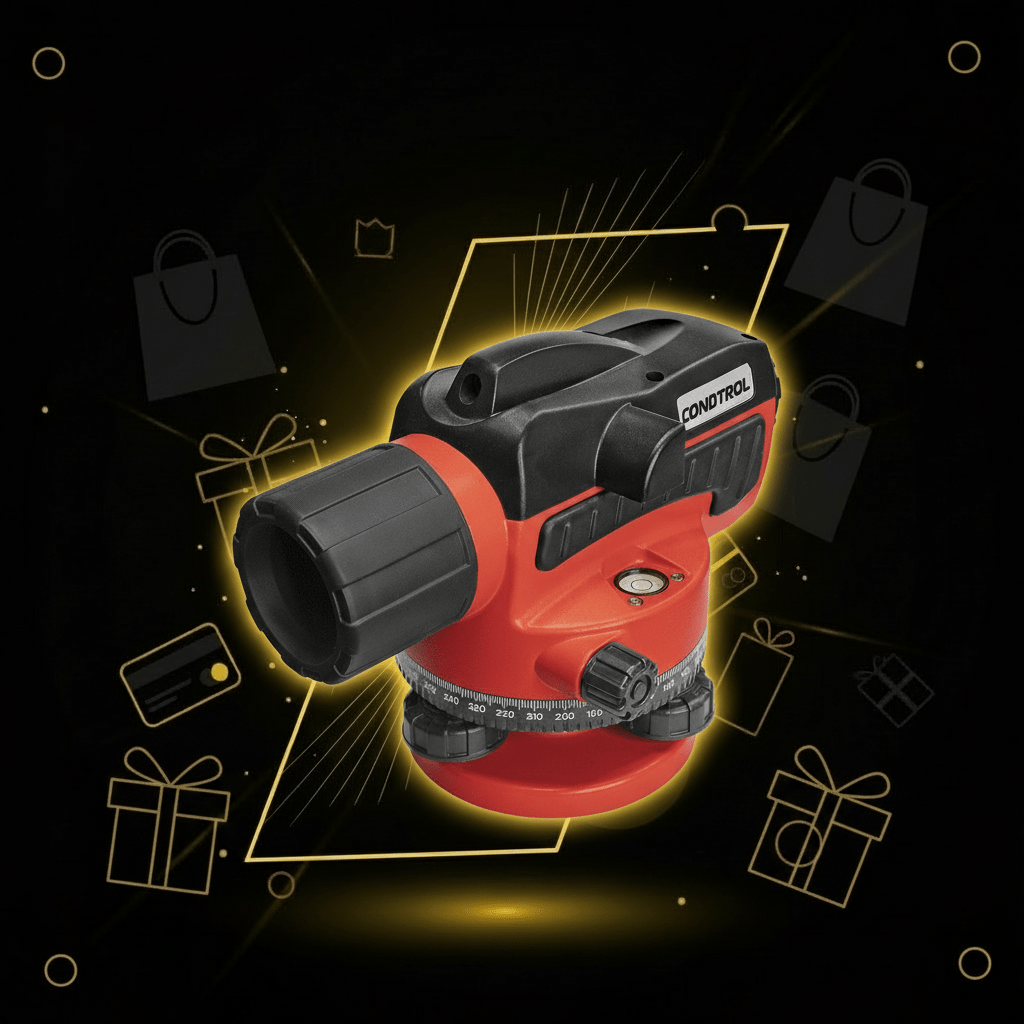

CONDTROL Nivellier 24X Nivelliergerät

Das CONDTROL 24X ist ein optisches Nivelliergerät mit 24-facher Vergrößerung für die Ermittlung und Übertragung von Höhenunterschieden. Sie lesen eine aufrecht stehende Nivellierlatte durch das Fernrohr ab. Das Gerät projiziert keine Laserlinie und benötigt für die optische Messung keine Batterie.

Für welche Arbeiten eignet sich das 24X?

Für Höhenkontrollen beim Erd- und Tiefbau, beim Anlegen von Außenflächen und beim Übertragen von Bezugshöhen. Entscheidend sind eine stabile Aufstellung, freie Sicht zur Latte und ein kontrollierter Messablauf. Für eine sichtbare Linie an Wänden ist dagegen ein Kreuzlinienlaser vorgesehen.

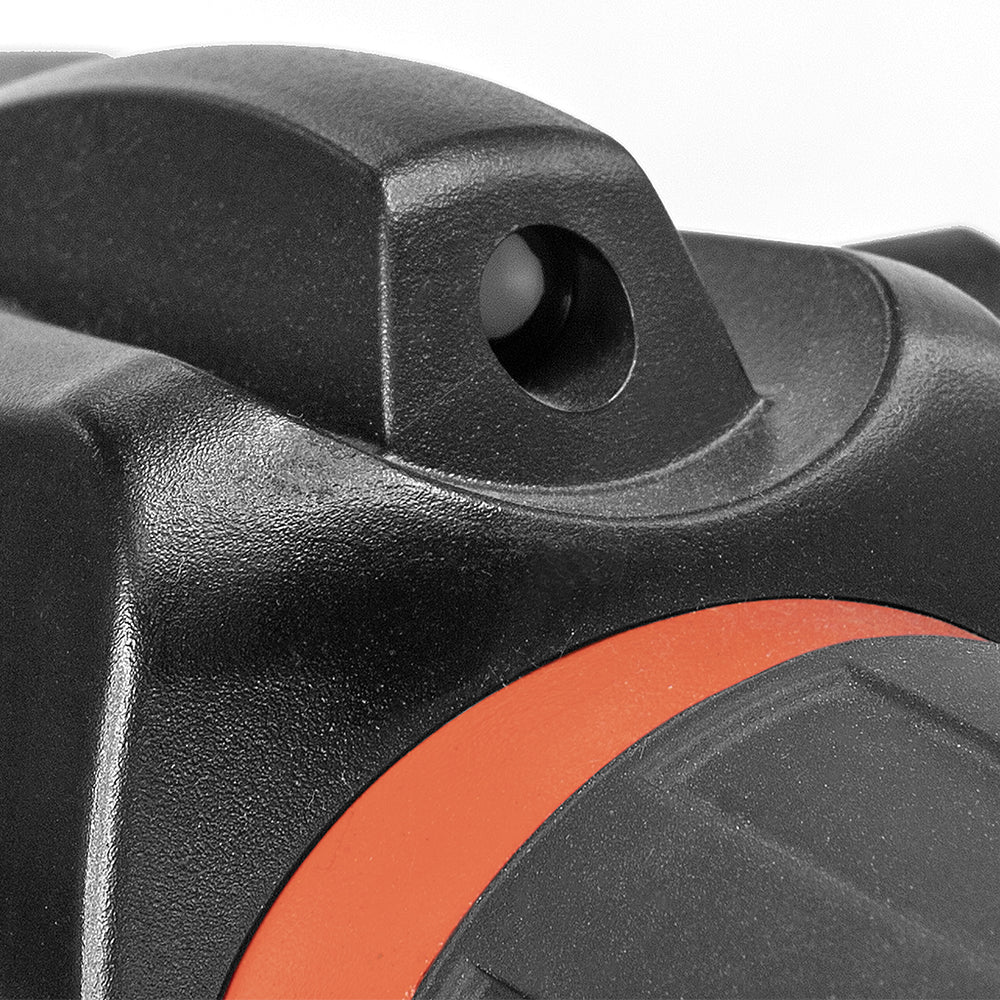

Optik und Kompensator

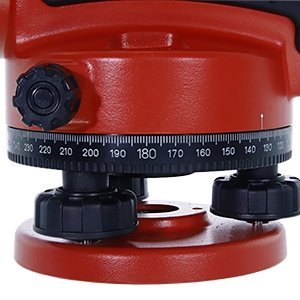

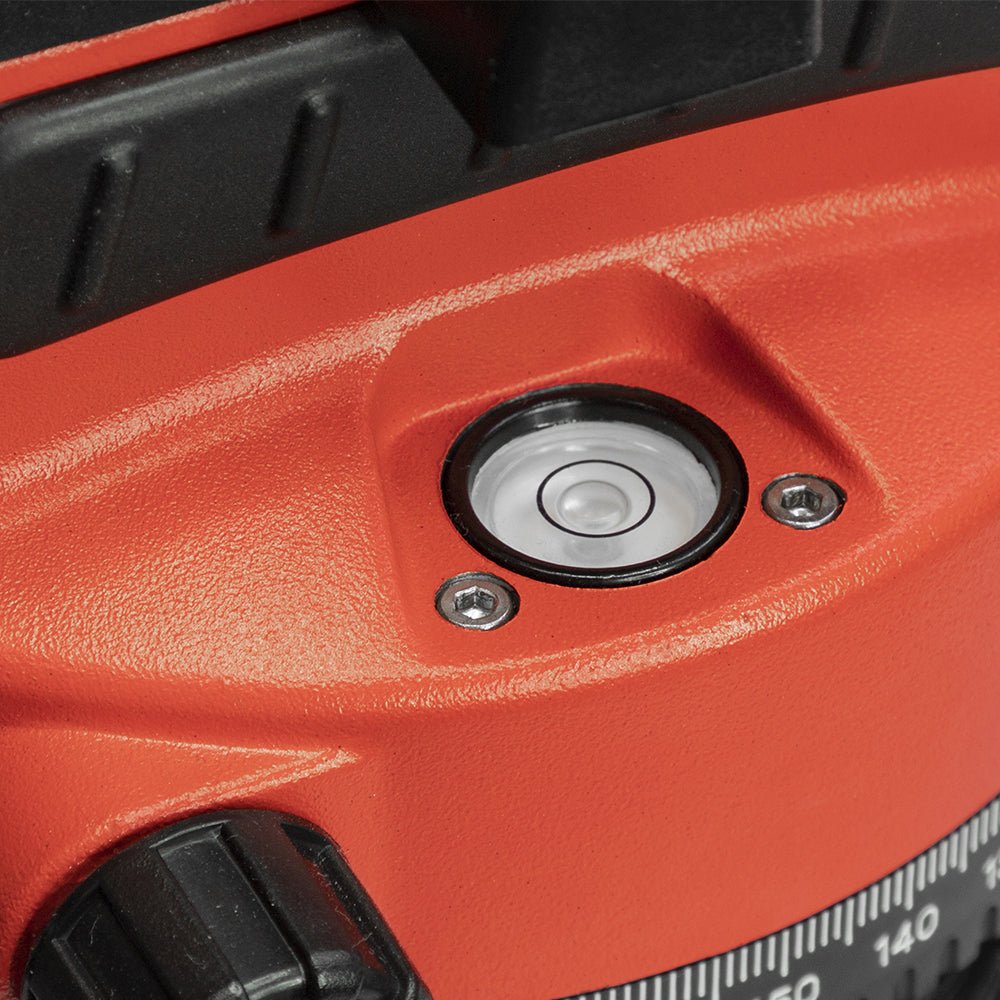

Die Vergrößerung beträgt 24×; die kürzeste Zielweite ist 0,6 m. Der magnetisch gedämpfte Kompensator arbeitet im Bereich ±15′. Stellen Sie das Gerät zuerst mit den Fußschrauben und der Dosenlibelle grob waagerecht. Der Kompensator ersetzt weder eine sichere Stativaufstellung noch die Kontrolle nach einem Stoß.

Die angegebene Standardabweichung bei 1 km Doppelnivellement beträgt 2 mm. Diese Angabe beschreibt das Prüfverfahren und ist keine pauschale Fehlerzusage für jede Einzelmessung. Sie ist auch nicht mit der mm/m-Angabe eines Linienlasers gleichzusetzen.

So ermitteln Sie einen Höhenunterschied

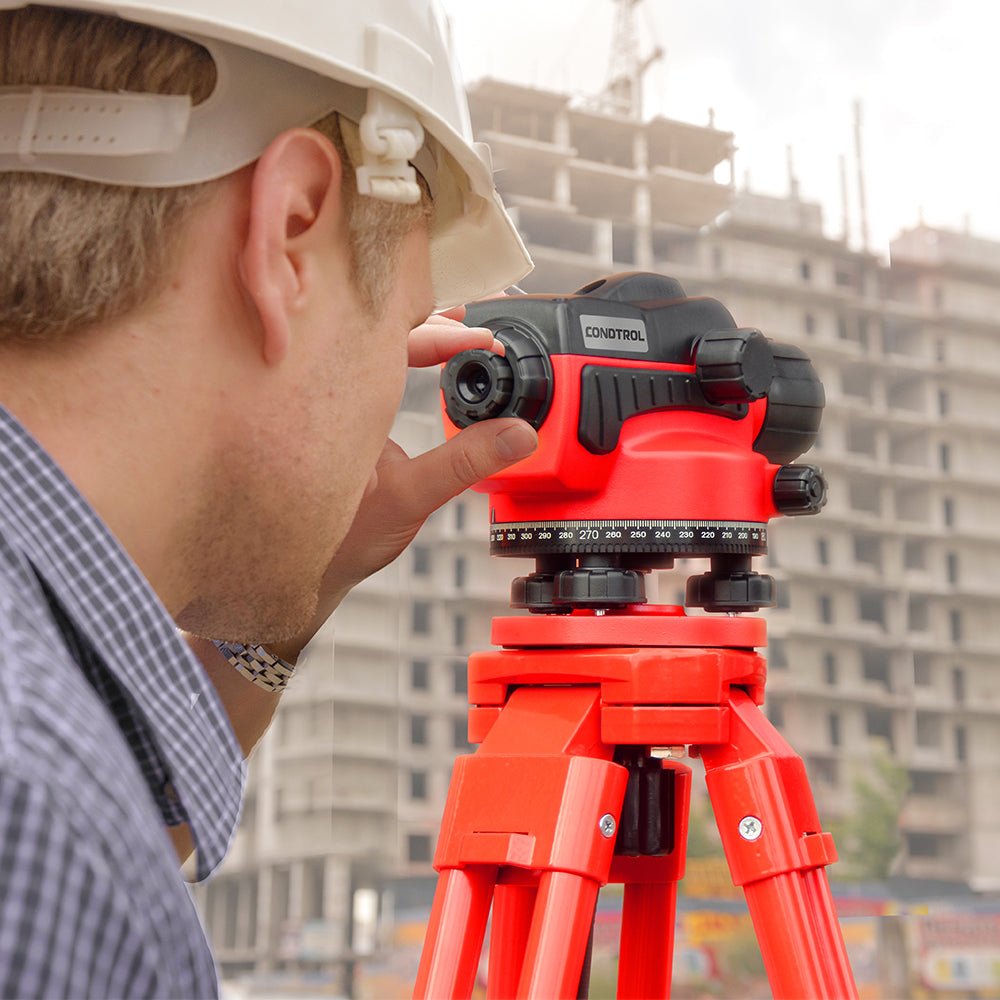

1. Stativ auf festem Untergrund aufstellen, Gerät befestigen und die Dosenlibelle einspielen.

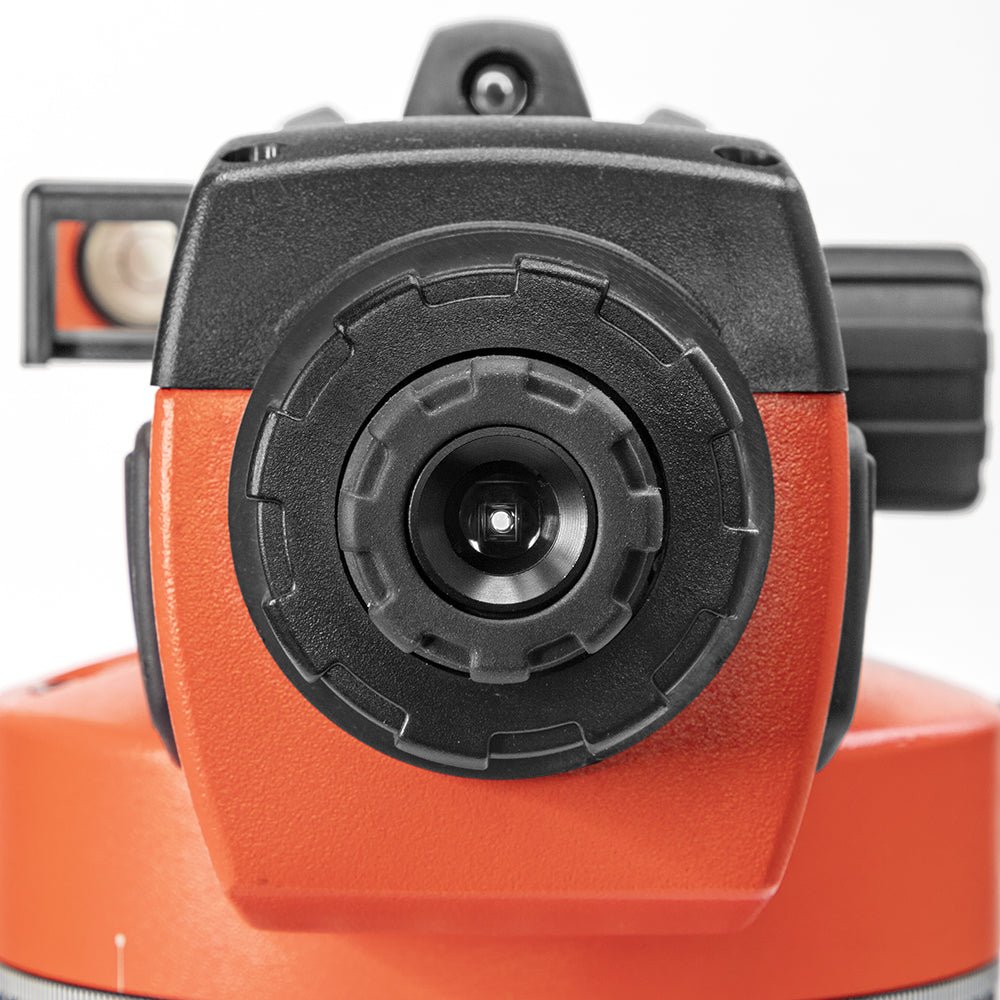

2. Okular auf das Fadenkreuz einstellen, dann die Latte scharfstellen. Prüfen, ob sich das Fadenkreuz beim Bewegen des Auges scheinbar gegen die Latte verschiebt; diese Parallaxe vor dem Ablesen beseitigen.
3. Latte auf dem bekannten Punkt senkrecht halten und Rückblick a ablesen. Anschließend den Vorblick b am zweiten Punkt ablesen.
4. Der Höhenunterschied ergibt sich aus a − b. Bei a = 1,80 m und b = 1,25 m liegt der zweite Punkt 0,55 m höher.

Wählen Sie nach Möglichkeit ähnliche Zielweiten für Rückblick und Vorblick. Prüfen Sie das Instrument vor wichtigen Messungen entsprechend der Anleitung; eine Justierung erfordert die dort beschriebenen Kontrollen.

Gerät und Zubehör unterscheiden

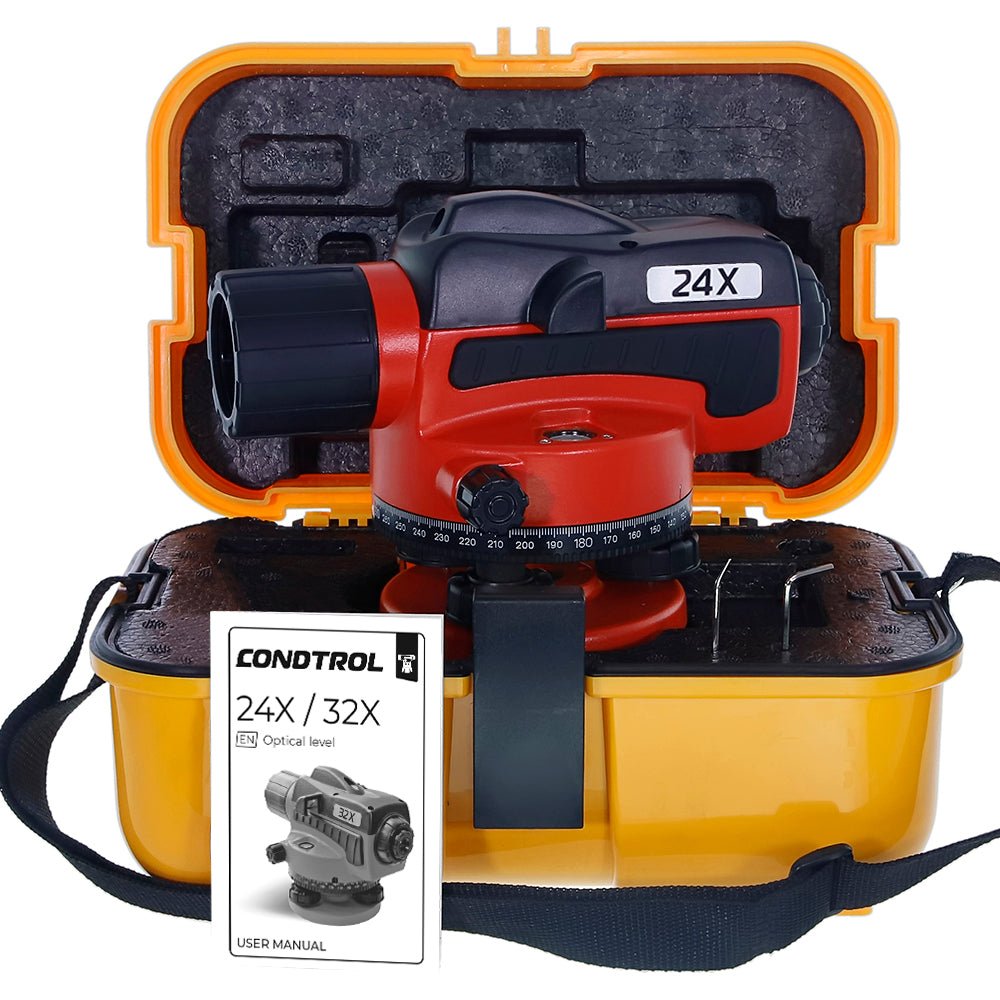

Dieses Angebot ist das Einzelgerät, kein Komplettpaket mit Stativ und Nivellierlatte. Das Gerät wird mit Transportkoffer und Einstellwerkzeug angeboten; den vollständigen Lieferumfang finden Sie im Abschnitt „Im Lieferumfang“. Für die Arbeit benötigen Sie ein passendes Stativ und eine Nivellierlatte. Zubehör ist nur enthalten, wenn es ausdrücklich aufgeführt ist.

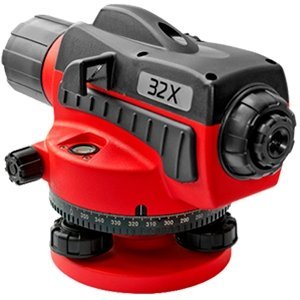

24X oder 32X?

24× bietet eine geringere Vergrößerung als 32×. Vergleichen Sie die Ablesbarkeit der Latte bei Ihrem Arbeitsabstand und die geforderte Messgenauigkeit. CONDTROL 32X vergleichen oder alle optischen Nivelliergeräte ansehen.
