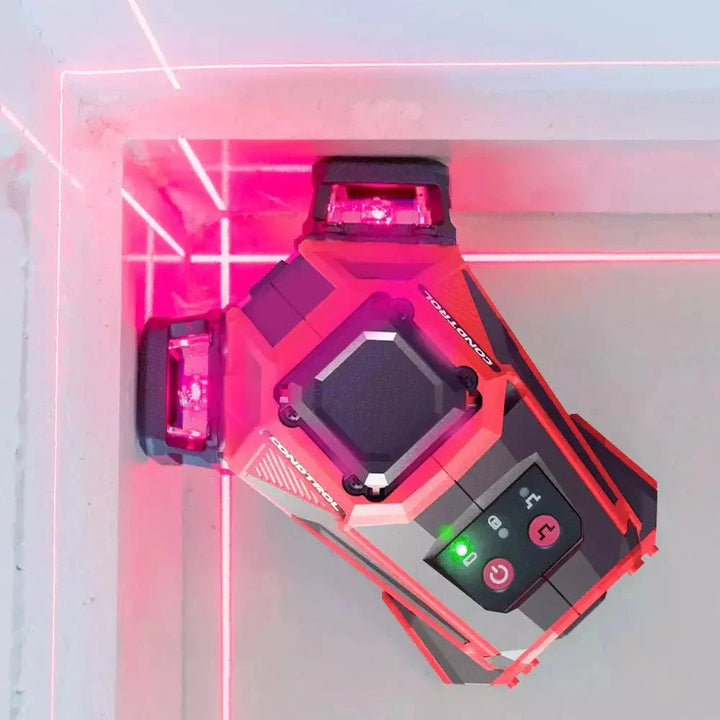

Kreuzlinienlaser mit Empfänger: Kompatibilität und Anwendung

Wann braucht ein Kreuzlinienlaser einen Empfänger?

Entscheidend ist, ob Sie die Linienmitte an der Arbeitsstelle sicher erkennen. In einem kleinen Innenraum genügt häufig die sichtbare Linie. Vor einem hellen Fenster, im langen Flur oder draußen kann sie schwer ablesbar werden. Eine feste Grenze in Metern gibt es dafür nicht: Beleuchtung, Untergrund und das konkrete Gerät spielen zusammen.

Ein Empfänger erkennt ein geeignetes Lasersignal an seinem Sensor und zeigt die Lage zur Referenzmarkierung an. Sie suchen damit einen bestimmten Bezugspunkt. Er macht die gesamte Linie auf der Wand nicht heller und zeichnet kein sichtbares Raster für Sie.

• Kurze Innenarbeit mit klarer Linie: Oft reicht die direkte Anzeichnung an der Linienmitte.
• Helle Umgebung oder größere Entfernung: Ein kompatibler Linienlaser-Empfänger hilft beim Finden der Referenz.
• Mehrere Höhenpunkte kontrollieren: Eine passende Halterung und eine senkrechte Messlatte erleichtern wiederholte Ablesungen.

Für die richtige Wahl brauchen Sie daher zuerst den Modellnamen Ihres Lasers. „Grün“, „4D“ oder „360°“ allein reicht als Kompatibilitätsangabe nicht.

Kreuzlinienlaser-Empfänger: die Kompatibilität prüfen

Ein Empfänger für einen Rotationslaser ist nicht automatisch für einen Linienlaser geeignet. Beim Rotationslaser läuft ein Strahl durch die Rotation über den Sensor. Ein Kreuzlinienlaser verwendet für den vorgesehenen Empfängerbetrieb einen passenden Impulsmodus. Prüfen Sie die Freigabe für die konkrete Kombination.

Der CONDTROL ULR ist ein Multifrequenz-Empfänger für geeignete rote und grüne Linienlaser. Die verlinkte ULR-Anleitung nennt 500–700 nm und 5–10 kHz. Diese Angaben sind Prüfmerkmale, keine Zusage für jedes Gerät einer beliebigen Marke. Bei abweichender Geräteausführung verwenden Sie die dazugehörige Anleitung.

Die aktuelle ULR-Produktseite verknüpft unter anderem XLiner 3D und Smart 4D Plus als passende Geräte. Wenn Sie bereits einen anderen Laser besitzen, klären Sie vor dem Kauf die genaue Modellkombination. Empfänger im Katalog vergleichen.

Impulsmodus am Kreuzlinienlaser einschalten

Der Impulsmodus ist der vorgesehene Betrieb für einen passenden Empfänger. Die Taste oder Tastenkombination unterscheidet sich je nach Modell. Verwenden Sie die Geräteanleitung und kontrollieren Sie die entsprechende Anzeige. Eine eventuell schwächer wirkende Linie ist kein verlässlicher Nachweis, dass der richtige Modus aktiv ist.

Für eine waagerechte Höhe oder senkrechte Referenz muss außerdem die Selbstnivellierung korrekt arbeiten. Ein gesperrtes Pendel ermöglicht bei vielen Geräten eine geneigte Projektion; das ist eine andere Funktion. Verwechseln Sie Neigungsmodus, Transportarretierung und Empfängermodus nicht.

Stellen Sie den Laser stabil auf und lassen Sie ihn ausnivellieren. Aktivieren Sie die benötigte Ebene sowie den Empfängermodus. Prüfen Sie die Erkennung zunächst auf einer kurzen geeigneten Strecke innerhalb des zulässigen Arbeitsbereichs, bevor Sie an die entfernte Arbeitsstelle gehen.

Mit dem Laserempfänger eine Höhe übertragen

1. Bezug festlegen. Entscheiden Sie, welche bekannte Höhe die Laserreferenz darstellen soll. Die Linie allein kennt Ihre geplante Fertigfußbodenhöhe nicht.
2. Laser unverändert stehen lassen. Prüfen Sie Halt, Selbstnivellierung und aktive Ebene. Ein später versetztes Gerät benötigt eine erneute Referenzkontrolle.
3. Sensor richtig ausrichten. Die Empfangsfläche muss vom Laser erreicht werden. Halten Sie das Gerät oder befestigen Sie es nach seiner Anleitung; achten Sie bei einer Messlatte auf deren senkrechte Stellung.
4. Referenz suchen. Bewegen Sie den Empfänger langsam durch den erwarteten Bereich. Folgen Sie seiner Richtungsanzeige und der in seiner Anleitung beschriebenen Mittenanzeige.
5. Markierpunkt übertragen. Verwenden Sie die dafür vorgesehene Referenzmarkierung am Empfänger. Nicht die Oberkante des Gehäuses und nicht die Kante der Klemme.
6. Ergebnis kontrollieren. Prüfen Sie einen bekannten Punkt erneut, insbesondere nach Berührung des Stativs oder einer Änderung der Aufstellung.

Die Bedeutung von Tönen, Pfeilen und Genauigkeitsstufen ist modellabhängig. Leiten Sie aus einem schnellen Piepen nicht pauschal einen bestimmten Millimeterabstand ab. Bei kritischen Maßen zählen Genauigkeit und Stabilität des gesamten Aufbaus.

Welche Reichweite ist mit Empfänger möglich?

Die Reichweite ergibt sich aus Laser, Empfänger und Arbeitsbedingungen. Auf den aktuellen Produktseiten stehen für den Smart 4D Plus bis zu 30 m ohne und 60 m mit kompatiblem Empfänger. Beim XLiner 3D sind es 40 m beziehungsweise 80 m. Das sind Angaben der jeweiligen Geräte, keine garantierte Sichtweite bei direkter Sonne.

Eine größere Zahl in den Daten eines Empfängers erhöht den Arbeitsbereich des Lasers nicht automatisch auf diesen Wert. Angaben zu Linienlasern dürfen Sie außerdem nicht ohne Prüfung mit einem als Durchmesser angegebenen Arbeitsbereich eines Rotationslasers vergleichen.

Zwischen Austritt und Empfangsfeld muss der Strahl frei durchkommen. Ein Empfänger erkennt ihn nicht durch Wände, Menschen oder ein verdeckendes Bauteil. Er erweitert die nutzbare Ablesung, ersetzt aber keine freie Strahlverbindung.

Der Laserempfänger funktioniert nicht: was zuerst prüfen?

Prüfen Sie auch den Batteriestand und reinigen Sie das Empfangsfeld nach Anleitung. Bleibt eine bestätigte Kombination ohne Funktion, dokumentieren Sie beide Modellnamen, Modus, Entfernung und Beobachtung für den Service.

Häufige Fragen: Kreuzlinienlaser mit Empfänger

Funktioniert jeder Kreuzlinienlaser mit einem Empfänger?

Nein. Er benötigt den vorgesehenen Empfängerbetrieb, und der Empfänger muss zum Signal passen. Die Farbe und die Anzahl der Ebenen reichen als Auswahlkriterien nicht.

Kann ich einen Rotationslaser-Empfänger verwenden?

Nur wenn die konkrete Kombination ausdrücklich unterstützt wird. Für ULR, RotoSense und X-actRoto gelten unterschiedliche Einsatzbereiche. Informationen zum anderen Gerätetyp finden Sie im Ratgeber für Rotationslaser mit Empfänger.

Ersetzen Lasersichtbrille oder Zieltafel den Empfänger?

Sie können das Erkennen einer sichtbaren Linie erleichtern. Sie erkennen aber kein elektronisches Signal und ersetzen den Empfänger nicht, wenn die Linie nicht zuverlässig ablesbar ist. Eine Lasersichtbrille ist kein Laserschutz für die Augen.

Brauche ich auch bei einem grünen Laser einen Empfänger draußen?

Wenn die Linienmitte nicht sicher erkennbar ist, ist ein geeigneter Empfänger hilfreich. Grün allein garantiert keine ausreichende Sichtbarkeit bei Sonne. Prüfen Sie Modus, Kombination und Arbeitsbereich.

Ist der Empfänger im Set enthalten?

Das hängt vom konkreten Angebot ab. Prüfen Sie die Lieferumfangsliste; „mit Empfänger bis 60 m“ beschreibt eine Funktion und bedeutet nicht, dass ein Empfänger beiliegt.
