Fliesen mit Laser ausrichten: erste Reihe, Bezugslinien und schiefe Wände

Die erste Fliesenreihe bestimmt, wie das gesamte Fugenbild aussieht. Ein Laser hilft beim Ausrichten, entscheidet aber nicht, wo Sie anfangen sollten. Hier planen Sie eine Wandfläche, berechnen die Randstücke und übertragen Ihre Bezugslinien, bevor die erste Fliese im Kleber sitzt.

Die kurze Antwort: Erst Fliesenformat, Fugen und Randstücke planen. Dann eine waagerechte Bezugslinie und eine senkrechte Achse festlegen. Die Fliesen an einer eindeutig definierten Kante ausrichten und das Raster während der Arbeit kontrollieren — nicht der schiefen Raumecke folgen.

Was der Laser beim Fliesenlegen leistet

Eine horizontale Linie dient als Höhenbezug, eine vertikale als seitlicher Bezug. Beide erleichtern es, mehrere Reihen auf derselben Ausrichtung zu halten. Ein korrekt aufgestellter Kreuzlinienlaser ersetzt dabei viele einzelne Markierungen.

Er macht einen unebenen Untergrund jedoch nicht eben. Auch Überzähne zwischen Fliesen, das richtige Kleberbett und notwendige Anschlussfugen löst er nicht. Prüfen Sie diese Punkte unabhängig mit geeigneten Werkzeugen und den Verarbeitungsvorgaben Ihres Fliesen- und Klebersystems.

Vorbereitung: Diese Maße brauchen Sie

• Wandbreite unten, in der Mitte und oben; Wandhöhe an mehreren Stellen.
• Tatsächliches Fliesenmaß aus der verwendeten Charge, nicht nur das Nennformat auf dem Karton.
• Geplante Fugenbreite und die vorgesehenen Anschlussfugen.
• Positionen von Türen, Nischen, Armaturen und anderen sichtbaren Bezugspunkten.
• Fertige Bodenhöhe, falls der Bodenbelag noch nicht liegt.

Bereiten Sie Laser, stabile Aufstellung, Maßband oder Zollstock, Bleistift, Richtlatte und Abstandhalter vor. Legen Sie eine Reihe mit den geplanten Fugen zunächst trocken aus. So sehen Sie die Randstücke, bevor Sie etwas schneiden.

Ein Rechenbeispiel: breite Randstücke statt eines schmalen Streifens

Planungsbeispiel, kein dokumentierter Baustellentest: Die Wand ist 2.400 mm breit. Wir nehmen tatsächlich 300 mm breite Fliesen, 3 mm breite Zwischenfugen und für dieses Beispiel je 5 mm Anschlussraum links und rechts an. Diese 5 mm sind eine Rechenannahme, keine allgemeine Vorgabe für Anschlussfugen.

Für die Fliesen und Zwischenfugen bleiben 2.390 mm. Sieben ganze Fliesen würden 2.100 mm beanspruchen. Mit einem Randstück und sieben Zwischenfugen blieben 269 mm für den letzten Zuschnitt. Das ist machbar, wirkt aber links und rechts unterschiedlich.

Für eine symmetrische Aufteilung wählen wir sechs ganze Fliesen zwischen zwei gleich breiten Randstücken. Acht Fliesenstücke ergeben sieben Zwischenfugen:

Randstück = (2.390 − 6 × 300 − 7 × 3) ÷ 2 = 284,5 mm.

Zwischen den acht Fliesenstücken liegen insgesamt sieben Fugen à 3 mm. Die senkrechte Mittelachse liegt hier in der mittleren Fuge. Ein anderes Format kann eine Fliesenmitte auf der Achse ergeben. Prüfen Sie beide Varianten; Symmetrie allein ist kein Grund, ungünstige Schnitte an einer Nische zu akzeptieren.

Ist die Wand oben schmaler als unten, wiederholen Sie die Rechnung am engeren Querschnitt. Die Zuschnitte können dann leicht keilförmig werden, während die inneren Fugen gerade bleiben.

Schritt 1: Den Laser stabil aufstellen

Stellen Sie das Gerät so auf, dass seine Linien auf der Arbeitsfläche sichtbar bleiben und niemand das Stativ versehentlich berührt. Schalten Sie den selbstnivellierenden Betrieb entsprechend der Bedienungsanleitung ein. Eine blinkende Linie oder ein Warnsignal kann auf eine Aufstellung außerhalb des Nivellierbereichs hinweisen; die Bedeutung ist modellabhängig.

Warten Sie, bis das Gerät sich ausgerichtet hat. Der gesperrte Neigungsmodus ist kein Ersatz für eine waagerechte Referenz. Die Genauigkeit des Geräts sollte vor Beginn nach seiner Anleitung geprüft werden — besonders nach einem Sturz. Mehr dazu im Leitfaden zum Prüfen und Kalibrieren von Kreuzlinienlasern.

Schritt 2: Seitliche Achse und Höhenbezug festlegen

Markieren Sie die geplante Mittelachse oben und unten. Drehen Sie das Gerät, bis seine vertikale Linie diese Bezugspunkte trifft. Im Rechenbeispiel ist diese Linie die Mitte einer Fuge; sie ist ausdrücklich nicht die Kante einer Fliese.

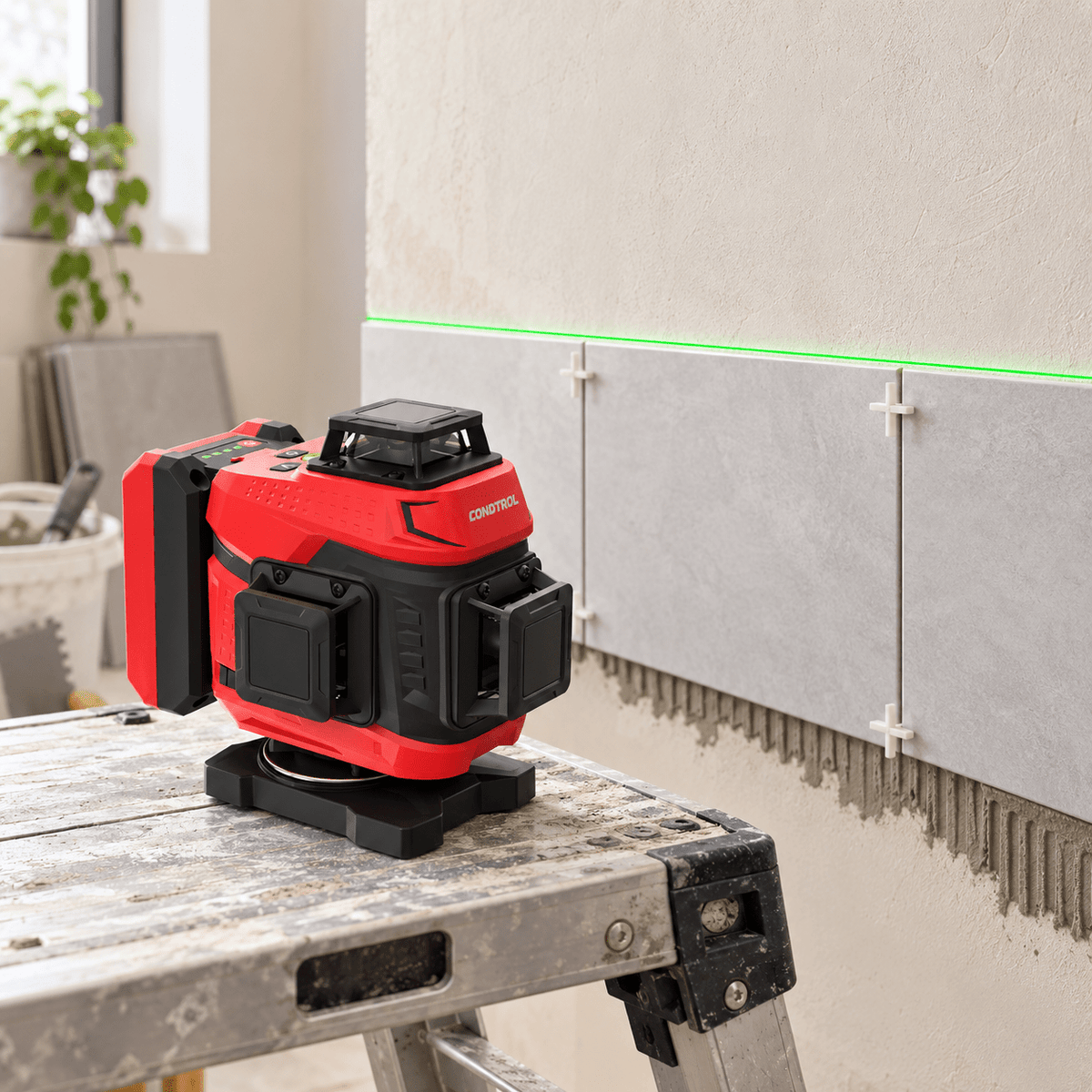

Legen Sie anschließend fest, welche Fliesenkante Sie mit der horizontalen Linie kontrollieren: beispielsweise die Oberkante der ersten Reihe. Notieren Sie diesen Bezug. Wenn eine Fuge auf der Linie liegen soll, definieren Sie auch dort, ob Sie deren Mitte oder eine Kante verwenden. Eine wechselnde Interpretation erzeugt Versatz.

Bei unebenem Boden messen Sie den Abstand zur horizontalen Linie an mehreren Punkten. Planen Sie die unterste Reihe so, dass ihre zugeschnittene Unterkante dem Anschluss folgt, ihre Oberkante aber waagerecht bleibt. Ein häufiger Aufbau beginnt mit der zweiten Reihe auf einer waagerechten Unterstützung; deren Höhe muss aus dem geplanten Raster abgeleitet werden.

Schritt 3: Die erste Reihe ausrichten

1. Prüfen Sie die trockene Aufteilung einschließlich aller Fugen ein letztes Mal.
2. Beginnen Sie an der geplanten Achse oder einem daraus abgeleiteten Startpunkt.
3. Richten Sie jede Fliese am zuvor festgelegten Höhenbezug aus. Verwenden Sie die Mitte der sichtbaren Laserlinie als Messbezug, nicht wechselweise deren oberen und unteren Rand.
4. Halten Sie die geplanten Zwischenfugen mit passenden Abstandhaltern ein.
5. Kontrollieren Sie Ebenheit und Übergänge zusätzlich mit einer Richtlatte. Die Laserlinie allein zeigt nicht zuverlässig, ob benachbarte Fliesen bündig sitzen.

Falls eine Unterstützung nötig ist, muss sie zum Untergrund und Abdichtungssystem passen. Durchbohren Sie eine vorhandene Abdichtung nicht für eine improvisierte Latte. Diese Anleitung behandelt das Ausrichten, nicht die Ausführung von Abdichtung oder Kleberbett.

Schritt 4: Bei schiefen Wänden das Raster halten

Eine Ecke kann schief sein, obwohl die Laserlinie lotrecht steht. Führen Sie die inneren Fugen nach Ihrer Referenz weiter und passen Sie die Randstücke an die gemessene Wand an. Würden Sie jede Reihe nach der Ecke verschieben, wandert das Fugenbild.

Bei der angrenzenden Wand prüfen Sie deren Aufteilung neu. Eine vertikale Laserlinie richtet Fliesenkanten aus; sie beweist nicht automatisch, dass zwei vorhandene Wände rechtwinklig zueinander stehen.

Schritt 5: Nach jeder Reihe und nach jedem Umstellen kontrollieren

Vergleichen Sie die Fugen erneut mit Ihren Achsen und prüfen Sie die Randmaße. Markieren Sie vor dem Umstellen mindestens zwei verteilte Höhenbezugspunkte. Stellen Sie die neue horizontale Linie wieder auf diese Punkte ein; kontrollieren Sie die vertikale Achse separat. Bei widersprüchlichen Markierungen erst die Ursache klären, dann weiterarbeiten.

Welcher Laser reicht für diese Aufgabe?

Für eine einzelne Wand reichen grundsätzlich eine horizontale und eine vertikale Linie, wenn Sichtbarkeit und Genauigkeit zur Aufgabe passen. Ein 360°-Gerät erleichtert die Übertragung auf mehrere Wände. Eine zusätzliche niedrige Horizontalebene ist besonders bei bodennaher Arbeit praktisch, für den gezeigten Wandaufbau aber keine Pflicht.

• 2D-Kreuzlinienlaser: für einzelne Wandflächen und gelegentliche Ausrichtungsarbeiten.
• CONDTROL Fliesen 4D: wenn Sie häufig wand- und bodennah arbeiten und mehrere Rundum-Ebenen nutzen möchten.
• Alle Kreuzlinienlaser: Modelle und Lieferumfang passend zum eigenen Arbeitsablauf vergleichen.

Wenn Sie mehrere Gewerke abdecken möchten, hilft die bestehende Kaufberatung für Fliesen, Spanndecken und Fassade. Hier geht es bewusst um die Ausrichtung einer konkreten Fläche.

Checkliste vor dem Kleben

• Reale Fliesenmaße, Fugen und Anschlüsse berücksichtigt?
• Randstücke an mehreren Wandhöhen geprüft?
• Mittelachse und Höhenbezug eindeutig festgelegt?
• Selbstnivellierung aktiv und Aufstellung stabil?
• Untergrund und Abdichtung unabhängig geprüft?
• Trocken ausgelegte Reihe kontrolliert und Bezugspunkte markiert?

Häufige Fragen

Brauche ich zum Fliesenlegen einen 4D-Laser?

Nicht für jede Fläche. Für eine einzelne Wand kann ein einfacher Kreuzlinienlaser genügen. Zusätzliche Ebenen erleichtern bestimmte Arbeitsabläufe; sie ersetzen keine Planung und keine Prüfung des Untergrunds.

Kann ich die erste Reihe direkt am Boden beginnen?

Nur wenn Bodenanschluss, fertige Höhen und Raster das zulassen. Bei unebenem Boden darf die Reihe nicht dessen Verlauf übernehmen. Planen Sie einen zugeschnittenen unteren Abschluss oder einen Start mit einer darüberliegenden Reihe.

Richte ich die Fuge oder die Fliesenkante am Laser aus?

Beides ist möglich, wenn Sie den Bezug vorher eindeutig festlegen. Im gezeigten Beispiel liegt die vertikale Achse in einer Fugenmitte; horizontal wird eine bestimmte Fliesenkante kontrolliert.

Wie richte ich Bodenfliesen mit dem Laser aus?

Übertragen Sie die geplanten Achsen auf den Boden und prüfen Sie die rechtwinklige Aufteilung. Zwei vertikale Ebenen können dort Bezugslinien ergeben. Eine horizontale Ebene dient dagegen als Höhenbezug; sie ist keine Grundrisslinie und ersetzt keine Ebenheitsprüfung.

Kann der Laser ein Duschgefälle kontrollieren?

Eine waagerechte Referenz kann beim Vergleichen von Höhen helfen, ist aber selbst kein Gefälle. Für geneigte Flächen müssen Sollhöhen und Bezugspunkte gesondert geplant werden. Das gehört nicht zum gezeigten Wandraster.

Fazit

Planen Sie erst das Fugenbild und richten Sie dann die erste Reihe aus. Die schiefe Wand bestimmt die Zuschnitte, nicht den Verlauf Ihrer inneren Fugen. Für eine einzelne Wand genügt häufig ein einfacher Kreuzlinienlaser; mehr Ebenen lohnen sich, wenn sie Ihnen im tatsächlichen Arbeitsablauf Umstellungen ersparen.
