CONDTROL Progressor: Layout-Projektor & Kreuzlinienlaser in einem
Der einzigartige Layout-Projektor von CONDTROL projiziert ein Raster aus 60 gleich großen Zellen und dient zugleich als Kreuzlinienlaser – ideal für Planung, Montage und Innenausbau. Basis ist eine patentierte Hybrid-Optik (Patent-Nr. DE 20 2025 101 284 U1, PDF).
In diesem Artikel
Hinweis: Dieser Beitrag ist vorläufig informativ. Der Progressor 1 ist bald im offiziellen Shop erhältlich. Bis dahin findest du Updates in der Kategorie Kreuzlinienlaser.
Kategorie: Kreuzlinienlaser · Stative & Teleskopstangen · Empfänger ULR · Garantie 2+1 Jahre
Was macht den Progressor 1 einzigartig?
- Patentierte Hybrid-Optik: Layout-Projektor und Kreuzlinienlaser in einem Gerät – präzises Raster + gewohnte Kreuzreferenz (Patent DE 20 2025 101 284 U1).
- 60 identische Zellen: Das Raster skaliert gleichmäßig über die Distanz (Faustformel D:S = 18:1).
- 2-in-1 Workflow: Layouten, ausrichten, kontrollieren – ohne Gerätewechsel.
- Für die Baustelle gebaut: IP65, Gummi-Bumper, Pendelsperre, 1/4″-Gewinde.
Technik & Spezifikationen
| Merkmal | Wert | Hinweis |
|---|---|---|
| Arbeitsbereich (sichtbar / mit Empfänger) | 30 m / 60 m | Empfänger-Modus für Außen/Langstrecke |
| Genauigkeit | ±0,2 mm/m | baustellentaugliche Präzision |
| Selbstnivellierung | ±4° | mit Pendelsperre für Transport/Schrägprojektion |
| Schutzklasse | IP65 | staub- & strahlwassergeschützt |
| Laserklasse | Klasse II, 520 nm < 1 mW | grüner Strahl, hohe Sichtbarkeit |
| Energie | 4× AA (1,5 V) | bis ca. 8 h Dauerbetrieb |
| Gewinde | 1/4″ | kompatibel mit Stativ & Teleskopstange |
| Abmessungen / Gewicht | 130×82×100 mm / 774 g | kompakt & robust |
Praxis: D:S-Faustformel & Anwendungen
Skalierung nach D:S = 18:1 (Abstand → Zellgröße): 0,9 m → 5×5 cm, 1,8 m → 10×10 cm, 3,6 m → 20×20 cm, 5,4 m → 30×30 cm, 7,2 m → 40×40 cm.
- Regal- & Ladenbau: Bohr-/Montagehilfe, identische Achsen.

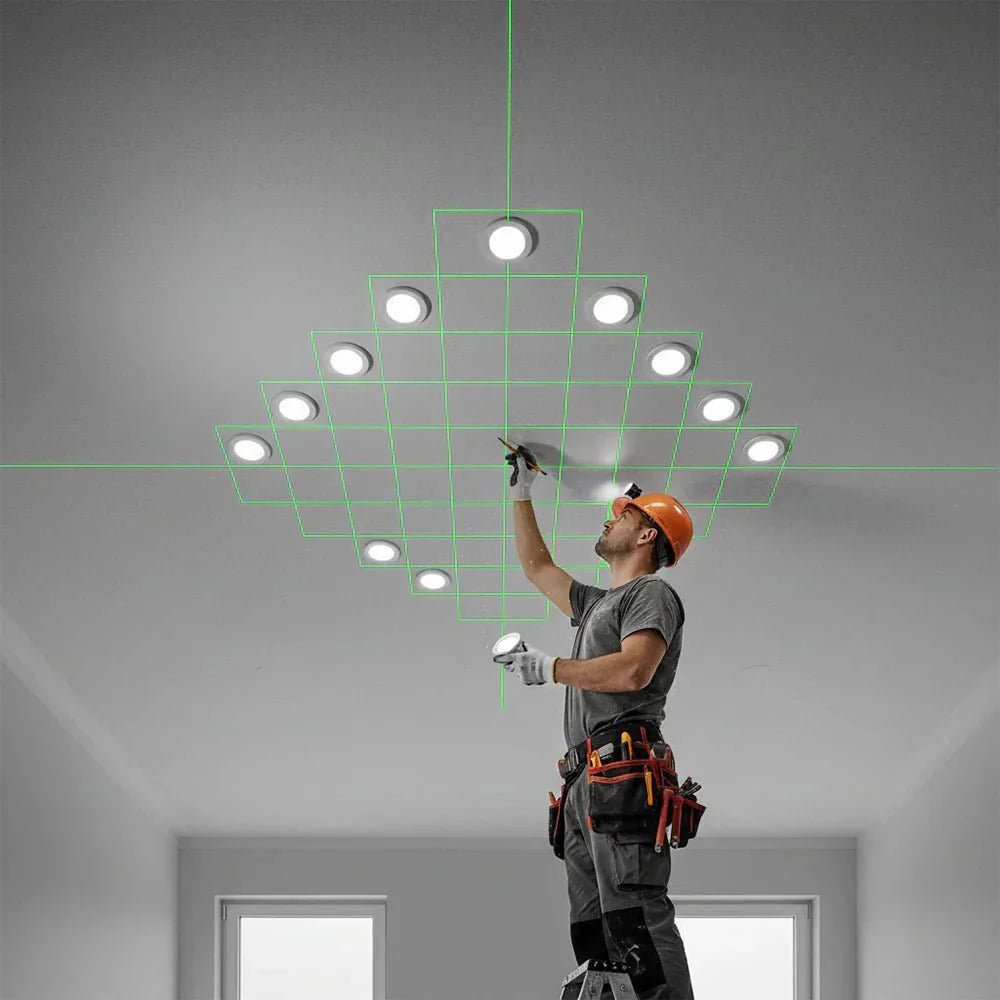

- Trockenbau & Deckenraster: Profile, Lichtinseln, Revisionsöffnungen.
- Fliesen & Wandgestaltung: Gleichmäßige Fugenraster, Symmetrieprüfung.
- Möbel/Innenausbau: Fronten, Griffe, Serienbohrungen.
Montageoptionen & Handling
- Aufhängen an Schraube/Nagel (Wandmontage).
- Profil-Klemme für Deckenprofile.
- Kabelbinder-Slot/Gurt für Rohr, Geländer, Kabeltrasse.
- Pendelsperre für Transport bzw. schräge Projektion.
HowTo: Perfektes Raster in 3 Schritten
- Aufbauen & nivellieren: Gerät auf Stativ/Teleskopstange, Pendelsperre lösen, Selbstnivellierung abwarten.
- Rastergröße wählen: Abstand so einstellen, dass die gewünschte Zellgröße nach D:S entsteht (z. B. 3,6 m → 20×20 cm).
- Fixieren & arbeiten: Mit Profil-Klemme/Kabelbinder sichern und montagegerecht markieren.
FAQ
Ist das Raster wirklich aus identischen Zellen aufgebaut?
Ja, die Hybrid-Optik projiziert 60 gleich große Zellen; die Größe skaliert mit der Distanz gemäß D:S = 18:1.
Worin liegt der Vorteil gegenüber einem normalen Kreuzlinienlaser?
Der Progressor 1 kombiniert Kreuz-Bezug und präzises Layout-Raster – Abstände und Teilungen lassen sich schneller und reproduzierbar übertragen.
Wann ist er im Shop verfügbar?
Die Produktseite wird in Kürze veröffentlicht. Bis dahin bitte die Kategorie Kreuzlinienlaser im Auge behalten.
