Wie funktioniert ein Infrarot-Pyrometer?

Jedes Objekt über dem absoluten Nullpunkt strahlt Infrarotenergie ab — je höher die Temperatur, desto mehr. Das Pyrometer bündelt diese Strahlung über eine Linse auf einen Sensor und rechnet sie in eine Temperaturanzeige um, in Sekundenbruchteilen und ohne Kontakt zum Objekt. Ein Laserzielkreis markiert dabei nur die Zielrichtung — gemessen wird nicht der Laserpunkt selbst, sondern die gesamte Fläche im sogenannten Messfleck.

Entscheidend ist das optische Verhältnis (Entfernung zu Messfleckgröße): Bei allen drei Maxwell-Modellen liegt es bei 12:1. Aus 120 cm Entfernung erfasst das Gerät also einen Bereich von rund 10 cm Durchmesser — wichtig zu wissen, wenn Sie kleine Bauteile aus der Distanz prüfen wollen: zu weit weg, und Sie messen nicht mehr das Bauteil, sondern die Umgebung mit.

Wann braucht man ein Pyrometer?

• Suche nach Kältebrücken an Außenwänden, Fensterlaibungen oder Rolladenkästen vor der Heizperiode
• Kontrolle von Heizungsrohren, Fußbodenheizung oder Heizkörpern auf gleichmäßige Erwärmung
• Überprüfung elektrischer Schaltschränke und Sicherungen auf ungewöhnliche Erwärmung — ein frühes Warnsignal für lockere Kontakte
• Diagnose von Überhitzung an Lagern, Motoren oder Bremsen in Fahrzeugen und Maschinen
• Abschätzung des Schimmelrisikos in Kombination mit der Luftfeuchtigkeit (nur Maxwell 4)

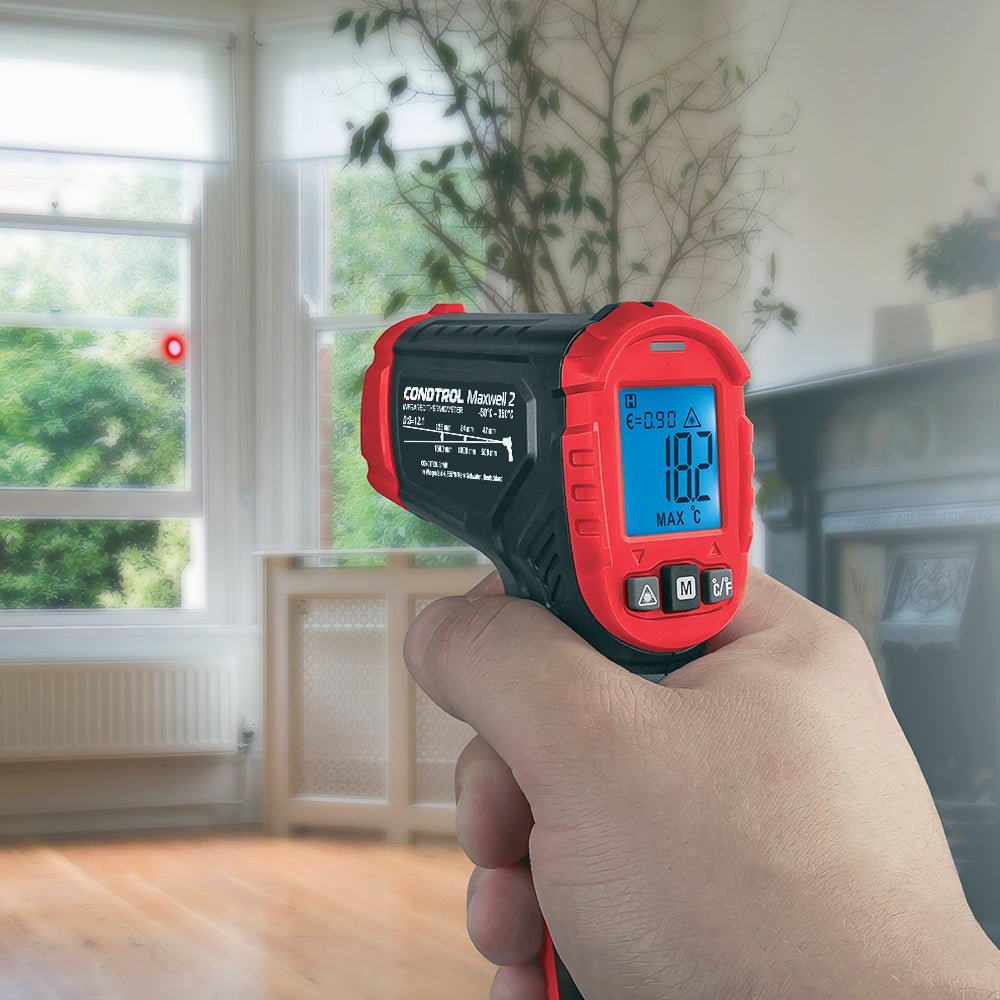

Maxwell 2 — der günstige Allrounder

Der Maxwell 2 deckt –50 °C bis +350 °C ab — den weitesten Bereich im Kältebereich der drei Modelle, ideal also auch für Messungen an sehr kalten Oberflächen wie Tiefkühlanlagen oder Kühlleitungen. Eine farbige Displaybeleuchtung (blau/grün/rot) zeigt sofort, ob ein Wert außerhalb der eingestellten Grenzen liegt — zusätzlich zum akustischen Signal, was besonders bei lauter Umgebung nützlich ist. Emissionsgrad einstellbar, Data-Hold-Funktion zum Fixieren des Messwerts, wenn das Display beim Ablesen nicht direkt einsehbar ist.

Für wen: Heimwerker und Handwerker, die ein günstiges Allroundgerät für Haustechnik und Kfz-Bereich suchen.

Maxwell 3 — kompakt und leicht

Der Maxwell 3 misst –30 °C bis +380 °C bei nur 130 g Gewicht — das leichteste Gerät der Serie, lässt sich problemlos am Gürtel tragen und stört bei anderen Arbeiten nicht. Das Laser-Kreisvisier lässt sich bei kurzen Distanzen deaktivieren, um Batterie zu sparen — sinnvoll, wenn Sie im Alltag ohnehin wissen, wo Sie zielen. Warnsignal bei Grenzwertüberschreitung, einstellbarer Emissionsgrad für unterschiedliche Materialoberflächen.

Für wen: häufige, längere Messreihen, bei denen Gewicht und Tragekomfort zählen — etwa bei täglichen Rundgängen durch die Anlage.

Maxwell 4 — mit integriertem Hygrometer

Der Maxwell 4 misst –30 °C bis +800 °C — den weitesten Bereich nach oben in der Serie — und ist das einzige Modell mit eingebautem Hygrometer für die Luftfeuchtigkeit. Das ist der entscheidende Unterschied: Temperatur allein sagt nicht, ob an einer Stelle Schimmelgefahr besteht — erst im Zusammenspiel mit der relativen Luftfeuchtigkeit lässt sich abschätzen, ob der Taupunkt an einer kühlen Fläche erreicht wird. Genau das zeigt der Maxwell 4 direkt an, ohne ein zweites Gerät. Die Pistolenform liegt für längere Einhandbedienung angenehmer in der Hand als ein Stab-Design.

Für wen: Sanierung, Schimmelprävention, Klima-/Lüftungstechnik — überall dort, wo Temperatur allein nicht reicht.

Vergleich auf einen Blick

Häufige Fehler bei der Messung

• Durch Glas oder glänzende Flächen gemessen: Infrarot-Pyrometer messen nur die Oberfläche direkt vor der Linse — Glas, poliertes Metall oder reflektierende Folien verfälschen das Ergebnis erheblich.
• Messfleck zu groß für das Objekt: Bei 12:1 wird aus großer Distanz ein breiter Bereich erfasst — für kleine Bauteile näher herangehen, sonst mischt sich die Umgebungstemperatur ins Ergebnis.
• Emissionsgrad nicht angepasst: Der werkseitige Emissionsgrad passt nicht zu jeder Oberfläche — bei blankem Metall oder sehr hellen Flächen kann die Anzeige spürbar abweichen.
• Direkt nach Ortswechsel gemessen: Nach dem Wechsel von kalt zu warm (oder umgekehrt) braucht das Gerät selbst kurz Zeit zur Anpassung, bevor die Werte stabil sind.

Fazit

Reicht ein günstiges Allroundgerät — Maxwell 2. Wichtig sind Gewicht und häufiges Tragen — Maxwell 3. Geht es um Schimmelrisiko, Kältebrücken oder sehr hohe Temperaturen bis 800 °C — nur Maxwell 4 misst auch die Luftfeuchtigkeit mit.

FAQ

Welches Modell erkennt Schimmelrisiko am zuverlässigsten?
Der Maxwell 4 — durch das integrierte Hygrometer sieht man Temperatur und Feuchte gemeinsam, das ist für die Einschätzung von Kältebrücken entscheidend.

Kann ich mit einem Pyrometer durch Glas oder glänzende Oberflächen messen?
Nein, Infrarot-Pyrometer messen nur die Oberflächentemperatur des ersten Objekts vor der Linse — glatte, reflektierende Flächen verfälschen das Ergebnis.

Was bedeutet das optische Verhältnis 12:1?
Aus 120 cm Entfernung erfasst das Gerät einen Messfleck von etwa 10 cm Durchmesser — je weiter weg, desto größer der gemessene Bereich.

Warum zeigen zwei Pyrometer an derselben Stelle unterschiedliche Werte?
Meist liegt es am eingestellten Emissionsgrad oder am Abstand zum Objekt — beide Faktoren beeinflussen das Ergebnis direkt.

Reicht der Maxwell 2 für Heizkörper und Fußbodenheizung?
Ja, sein Bereich bis +350 °C deckt übliche Heizungstemperaturen problemlos ab.

Braucht man für den Außeneinsatz im Winter ein spezielles Modell?
Der Maxwell 2 misst bis –50 °C und ist damit für Winter- und Kühlanwendungen am besten geeignet.
